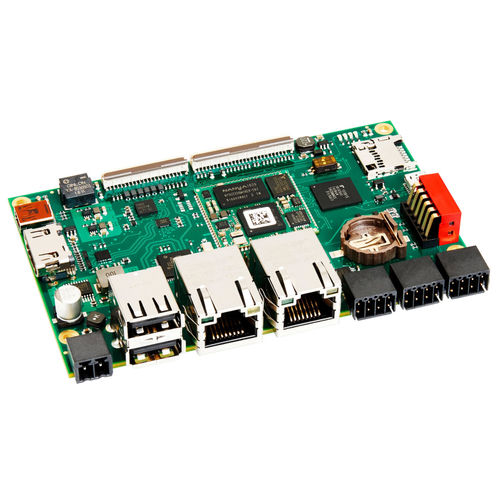

Плата CPU CompactPCI BL STM32MP157

ARM Cortexкарта микро-SDHDMI

Информация о продукте
CPU-плата BL STM32 MP157 от Kontron Electronics — встраиваемая платформа для профессиональных промышленных приложений. Она объединяет процессор STM32MP157A, масштабируемые варианты хранения и широкий набор интерфейсов с предустановленным Embedded Linux для быстрой интеграции в системы управления, визуализации и связи в проектах IoT и Industry 4.0.

Производительность и архитектура
Плата основана на STM32MP157A: 2x Arm® Cortex®-A7 до 650 MHz для прикладных задач и 1x Arm® Cortex®-M4 @200 MHz для задач реального времени. Стандартная память: 512 МБ DDR3 RAM и 512 МБ NAND Flash; встроенный eMMC (4 ГБ стандартно, опции до 64 ГБ) и слот microSD для расширяемого хранилища. Компактный форм-фактор упрощает интеграцию в различные системы.

Интерфейсы связи
Выходы отображения: HDMI, LVDS и RGB. Поддержка сенсорных экранов через I²C и USB. Плата также предоставляет стандартные промышленные интерфейсы для подключения модулей и периферии.

Области применения и преимущества
Типичные области: промышленное управление, HMI/MMI, коммуникационные решения, визуализация и IoT / Industry 4.0. Комбинация множества интерфейсов, компактного размера и предустановленного Embedded Linux сокращает время интеграции и усилия по разработке.

Ключевые характеристики

• STM32MP157A, 2x Arm® Cortex®-A7 @650 MHz
• 512 МБ RAM, 512 МБ NAND, до 64 ГБ eMMC, слот microSD
• HDMI, LVDS, RGB; поддержка тач через I²C и USB

Технические данные

• CPU: STM32MP157A (2x Cortex-A7 @650 MHz; 1x Cortex-M4 @200 MHz)
• RAM: 512 МБ DDR3 (опция: 256 МБ)
• NAND-Flash: 512 МБ (опция: 256 МБ); NOR-Flash: 2 МБ
• eMMC: 4 ГБ (опции: 8 ГБ / 64 ГБ); слот microSD
• Дисплей: HDMI, LVDS, RGB; тач: I²C, USB
• Ethernet: 2x 10/100 Mbit/s; USB: 2x Host, 1x OTG
• Последовательные интерфейсы: 1x RS232, 1x RS485; CAN: 1x CAN FD
• DIO/AIO: 2x DIO (24 V / до 800 mA); 2x аналоговых входа (0...24 V)
• Питание: 24 V DC ±20 %; Потребление: Linux < 2,5 W
• Температура эксплуатации: 0 °C…+55 °C; Форм-фактор: 105.5 x 67 mm
• ОС: Embedded Linux (Yocto); Безопасность: TrustZone, SHA-256, HMAC, RNG, поддержка secure boot
