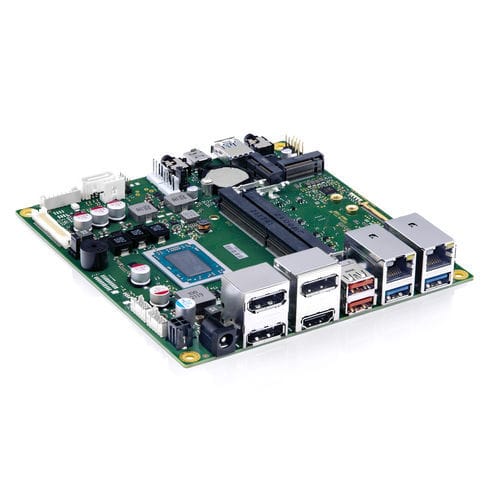

Материнская плата Mini-STX D3714-V/R mSTX

AMD Ryzen™ R1305GAMD Ryzen™ Embedded V1000AMD Ryzen™ Embedded R1000

Обзор
Промышленная материнская плата D3714-V/R mSTX (Mini-STX, 140 x 148 мм) поддерживает SoC AMD Ryzen™ Embedded V1000 и R1000 с интегрированной графикой AMD Radeon™ Vega. Она предназначена для компактных решений с высокими графическими требованиями — казино-игры, медицинские дисплеи, тонкие клиенты и ультракомпактные промышленные ПК. В зависимости от версии платы возможно управление до четырёх независимых 4K-дисплеев.

Ключевые особенности

• Интегрированная графика AMD Radeon™ Vega (в SoC)
• До 3x DisplayPort v1.4 плюс HDMI v2.0b и встроенный eDP
• Двухканальный LVDS 24-bit для legacy-дисплеев
• Поддержка бесшумной (fanless) работы в зависимости от конфигурации
• Поддержка M.2 Key-M (NVMe SSD) и M.2 Key-E (WLAN/BT)

Преимущества

• Компактный форм-фактор Mini-STX для ограниченных по пространству систем
• Разнообразные варианты высокоразрешающей визуализации
• Гибкие варианты расширения хранилища и беспроводной связи через M.2
• Широкая поддержка ОС (Windows 10, Linux 64-bit) и стандартный набор BIOS-функций
• Промышленные диапазоны работы и распространённые сертификаты для развёртывания

Технические характеристики

• Процессор: AMD Ryzen™ Embedded V1605B (V1000); AMD Embedded R1102G, R1305G (R1000)
• Чипсет: SoC
• Оперативная память: 2x DDR4-2400 SO-DIMM, до 32 ГБ
• Графический контроллер: интегрированная AMD Radeon™ Vega
• Выходы дисплея: до 3x DisplayPort (DP++/DPP) v1.4, 1x HDMI v2.0b, 1x встроенный eDP (v1.4, 4K), 1x двухканальный 24-bit LVDS (разделяемые сигналы)
• Поддерживаемые комбинации дисплеев (по версии платы): D3714-V2: 2x DPP + 1x LVDS + 1x eDP; 3x DPP + 1x LVDS; 2x DPP + 1x HDMI + 1x eDP; 3x DPP + 1x HDMI. D3714-R2: 1x DPP + 1x LVDS + 1x eDP; 2x DPP + 1x LVDS; 1x DPP + 1x HDMI + 1x eDP; 2x DPP + 1x HDMI. D3714-R1: 1x LVDS + 1x eDP; 1x DPP + 1x LVDS; 1x HDMI + 1x eDP; 1x DPP + 1x HDMI
• Аудио: Realtek ALC256, 5.1-канальный HD-аудио
• Ethernet: Intel® i210 + Realtek RTL8111H Gigabit Ethernet
• USB: Header 2x USB2.0; задняя панель 2x USB 3.2 Gen1 + 2x USB 3.2 Gen2; передняя панель 1x USB 3.2 Gen1 + 1x USB 3.2 Gen1 Type-C
• Серийные порты и I/O: 1x RS232 (header), 1x RS232/422/485 (header), GPIO (header)
• SATA и хранение: 1x SATA III (6 Gbit/s); 1x M.2 PCIe x4 Key-M (2230/2242/2280)
• M.2 WLAN/BT: Key-E 2230 (PCIe x1 Gen3 + USB2.0)
• Питание: внешний/встроенный DC-In (DC‑разъём / 4‑pin Micro‑Fit). Входное напряжение: 12 V или 19–28 V (макс. ток/мощность зависят от разъёма)
• BIOS: AMI Aptio 5.x (UEFI); Watchdog: 3‑уровневый HW‑watchdog; RTC: интегрирован
• Охлаждение: D3714-V2: 2x PWM-вентилятора (CPU/System); D3714-Rx: 1x PWM-вентилятор (CPU) — возможны бесшумные конфигурации в зависимости от SoC и теплового дизайна
• Поддержка ОС: Windows 10, Linux (64-bit)
• Механика: Mini-STX 140 x 148 мм
• Условия эксплуатации: Температура -10 °C – 60 °C; Влажность 5%–85% RH
• Сертификации: CE Class-B, FCC-B, cTÜVus (IEC62368-1)
