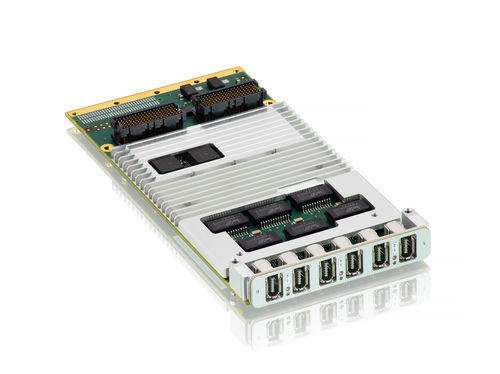

Контроллер Ethernet XMC-ETH6

Обзор
KONTRON XMC-ETH6 — высокопроизводительная XMC mezzanine плата Gigabit Ethernet, предназначенная для расширения сетевых возможностей VME и VPX плат. Обеспечивает до шести независимых Ethernet-портов с использованием до четырёх контроллеров Intel i225 (1G/2,5G, поддержка TSN/IEEE1588 PTP) и до двух контроллеров Intel i210 (1G). 8-портовый, 8-полосный PCIe Gen3 коммутатор предоставляет гибкие варианты конфигурации и одновременную работу нескольких портов. Плата доступна в вариантах с воздушным охлаждением и в прочном варианте с проводящим охлаждением, поддерживает промышленные фронтальные разъёмы и опции форм-фактора VITA42/VITA61. Версия 3U VPX доступна по запросу.

Ключевые характеристики

• Шесть независимых Ethernet-контроллеров для гибкого распределения портов
• Четыре контроллера Intel i225 1G/2,5G с поддержкой TSN и IEEE1588 PTP
• Два 1G медных порта Intel i210 (до шести одновременных 1000BASE-T портов)
• 8-портовый, 8-полосный PCIe Gen3 коммутатор для различных режимов конфигурации
• Промышленные фронтальные разъёмы IEC 61076 Harting ix с фиксацией для повышенной прочности и помехозащищённости
• Опции форм-фактора: XMC (VITA42) и расширенный XMC (VITA61)
• Варианты: VITA 47 воздушного охлаждения и VITA 47 Conduction-Cooled CC-4 для жестких условий эксплуатации

Технические данные
Ethernet: До шести портов 1000BASE-T (четыре порта 1G/2,5G + два порта 1G)
Контроллеры: До 4× Intel i225 (1G/2,5G, TSN/IEEE1588 PTP) и до 2× Intel i210 (1G)
Коммутатор: 8 портов, 8 полос PCIe Gen3 (поддержка нескольких конфигураций)
Фронтальные разъёмы: IEC 61076 Harting ix (фронтальные, с фиксацией)
Охлаждение: VITA 47 air-cooled (рабочая температура 0 °C до +55 °C) и VITA 47 Conduction-Cooled CC-4 (рабочая температура -40 °C до +85 °C)

Технические характеристики

• Модель: XMC-ETH6
• Форм-фактор: XMC mezzanine карта (опции VITA42 и VITA61)
• Ethernet-порты: До шести 1000BASE-T (4×1G/2,5G + 2×1G)
• Ethernet-контроллеры: До 4× Intel i225 и до 2× Intel i210
• PCIe подключение: 8-lane PCIe Gen3 коммутатор
• Фронтальная панель: Шесть 1000BASE-T на разъёмах IEC 61076 Harting ix
• Варианты охлаждения: Air-cooled (VITA 47) и Conduction-Cooled CC-4 (VITA 47)
• Целевые применения: Расширение сети для VME/VPX, прочные системы для обороны, транспорта и жестких условий эксплуатации
