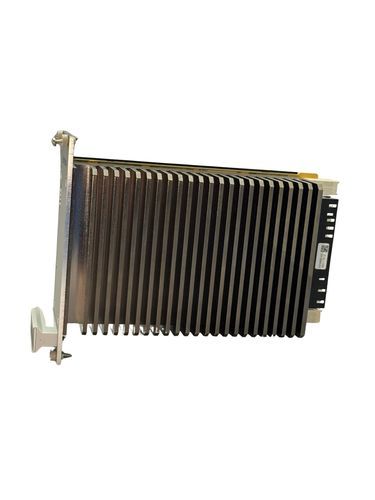

Источник электропитания 3U VPX360

DC/DCс несколькими выходамидля резки

Обзор
Kontron VPX360 Air-cooled — коммерческий готовый к использованию VPX-блок питания, спроектированный в соответствии с ANSI/VITA 62.0 для интеграции в стандартные VPX-системы VITA 46.0. Он обеспечивает до 600 Вт в компактном корпусе 3U, применяя современные технологии преобразования энергии для высокой эффективности и плотности мощности.

Информация о продукте
Доступны отдельные версии для номинального входа 28 V DC или 48 V DC, с широким рабочим диапазоном 12 V DC — 68 V DC. VPX360 предоставляет несколько основных и вспомогательных выходных напряжений, программируемую последовательность включения, комплексные функции защиты и бортовой мониторинг через I²C, USB-C и опционально IPMI. Электроника имеет conformal coating, изделие разработано с учётом требований VITA и MIL для встраиваемых и защищённых платформ. Тестирование на соответствие ещё проводится там, где это указано в предварительной документации.

Ключевые характеристики

• До 600 Вт выходной мощности
• Компактный форм-фактор 3U VPX, воздушное охлаждение, шаг 10 HP
• Версии для 28 V DC или 48 V DC номинального входа; диапазон работы 12–68 V DC
• I²C, USB-C и опциональный IPMI (VITA 46.11) для мониторинга и управления
• Разработан по ANSI/VITA 62.0 и VITA 46.0; инженерные решения для совместимости с MIL-STD

Технические данные (таблица)
Механика: Форм-фактор: 3U VPX CC, воздушное охлаждение; шаг: 10 HP / 2,0 in; размеры: 122.40 × 171.04 × 50.46 мм; масса: 1,2 кг (2,6 lb). Входное напряжение: Номинал 28 V DC или 48 V DC в зависимости от версии и ключа; рабочий диапазон 12–68 V DC; минимальное включение 12 V DC; минимальное выключение 8 V DC; максимальное непрерывное входное 68 V DC; максимальный пик ±250 V при <1 ms. Мощность и эффективность: До 600 Вт на выходе; защита от переполюсовки и входных перенапряжений; автоматическое восстановление при длительном перенапряжении. Защитные функции: Перенапряжение, пониженное напряжение, перегрузка по току, перегрев, переполюсовка и входное перенапряжение; аппаратное ограничение тока; порог внутренней температуры PCB 125 °C с отключением выходов при превышении; изоляция: 500 V вход-выход / вход-корпус-заземление / выход-корпус-заземление; сопротивление корпус-заземление <10 mΩ (подлежит подтверждению). Управление и контроль: Микропроцессорный мониторинг состояния входа, шести выходов, токов и температур; интерфейсы: шина I²C, USB-C для связи/прошивки, опциональный IPMI (VITA 46.11); сигналы управления/статуса: ENABLE, INHIBIT, FAIL, SYSRESET, датчик напряжения, деление тока и географическая адресация.

Технические характеристики

• Модель: VPX360 Air-cooled
• Бренд: Kontron
• Выходная мощность: До 600 Вт
• Форм-фактор: 3U VPX CC, воздушное охлаждение; шаг: 10 HP / 2,0 in
• Размеры: 122.40 × 171.04 × 50.46 мм
• Вес: 1,2 кг (2,6 lb)
• Номинальное входное напряжение: 28 V DC или 48 V DC (в зависимости от версии)
• Диапазон входного напряжения: 12–68 V DC
• Минимальное включение: 12 V DC; минимальное отключение: 8 V DC
• Максимальный пиковый вход: ±250 V для <1 ms
• Несколько основных и вспомогательных выходов; программируемая последовательность подачи питания
• Защита: перенапряжение, пониженное напряжение, перегрузка по току, перегрев, переполюсовка, входное перенапряжение; аппаратное ограничение тока
• Термозащита: внутренний порог PCB 125 °C
• Изоляция: 500 V вход-выход, вход-корпус, выход-корпус
• Интерфейсы мониторинга и управления: I²C, USB-C, опциональный IPMI (VITA 46.11)
• Разработан для: ANSI/VITA 62.0 и VITA 46.0; инженерная проработка для MIL-STD-461, MIL-STD-704, MIL-STD-1275, MIL-STD-810 (тестирование соответствия ожидается там, где указано)
