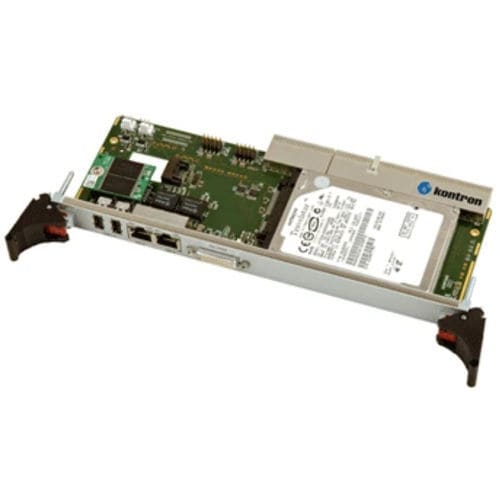

Цифровой модуль входа/выхода CP-RIO6-001

RS-232USBGigabit Ethernet

Обзор
CP-RIO6-001 — это 4HP модуль Rear I/O, разработанный для процессорных плат 6U CompactPCI CP6002, CP6003, CP6004, CP6005 и CP6006. Соответствует проприетарному RTM pinout Kontron rev 1.11 и выводит на заднюю панель USB, Ethernet, последовательные интерфейсы, видео DVI‑D/HDMI, разъем USB Flash и SATA. В некоторых версиях предусмотрен слот для 2.5" SATA HDD/SSD.

Доступные версии

• Версия 1: разъем для 2.5" HDD/SSD. Задняя панель: 1x DVI/HDMI, 2x USB, 2x Ethernet.
• Версия 2: без разъема для диска. Задняя панель: 2x DVI/HDMI, 2x USB, 2x Ethernet.
• Версия 3: разъем для 2.5" HDD/SSD. Задняя панель: VGA, 2x USB, 2x Ethernet.

Планируемая вариация
Планируется: переходной задний модуль с тройным видеовыходом. Задняя панель: VGA + 2x DVI/HDMI, 2x USB, 2x Ethernet. В этой вариации слот для 2.5" HDD/SSD отсутствует.

Технические данные
Мышь: n/a
Клавиатура: n/a
SATA: 2x SATA коннектора
Последовательный: 1x RS232, 1x RS422 на хедерах
Видео: 1x DVI‑D/HDMI (опционально 2x DVI‑D/HDMI или 1x VGA в зависимости от версии)
USB: задние USB-порты и поддержка USB Flash
Ethernet: 2x GbE (RJ45) на задней панели (в зависимости от версии)

Особенности / спецификации

• Форм-фактор: 4HP модуль Rear I/O для 6U CompactPCI процессорных плат (совместим с CP6002–CP6006)
• Соответствие RTM: проприетарный RTM pinout Kontron rev 1.11
• Хранение: опциональный слот для 2.5" HDD/SSD в отдельных версиях; 2x SATA коннектора
• Последовательные интерфейсы: 1x RS232 и 1x RS422 через хедеры
• Видеовыходы: DVI‑D/HDMI по умолчанию; некоторые версии/опции обеспечивают двойной DVI‑D/HDMI, VGA или тройной вывод через планируемый переходной модуль
• I/O: USB-порты и поддержка USB Flash, 2x Ethernet-порта на задней панели (зависит от версии)
• Конфигурации задней панели различаются в зависимости от версии — см. раздел Доступные версии для наборов разъемов
