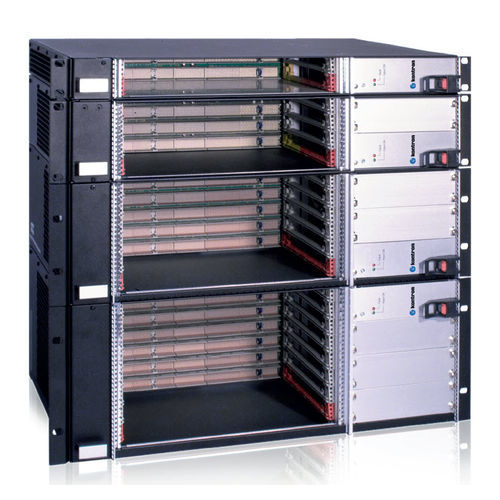

Крейт для монтажа в стойку CP-XL Series

19 дюймов3U4U

Обзор
Серия CP-XL представляет собой тонкие 19‑дюймовые стойковые корпуса, предназначенные для размещения плат 6U CompactPCI. Гибкие и экономичные платформы с горизонтальными слотами и несколькими вариантами бэкплейна. Доступные варианты: CP-XL1 (1U), CP-XL2 (2U), CP-XL3 (3U) и CP-XL4 (4U). Часто поставляются с процессорными платами Kontron 6U Intel или PowerPC, платами PMC и I/O.

Применения
Разработаны для сетевой инфраструктуры, телекоммуникационного оборудования, промышленного управления и военных систем, где требуется компактная интеграция 6U CompactPCI.

Ключевые особенности

• Доступны в исполнениях 1U, 2U, 3U и 4U с горизонтальными слотами
• Тонкий 19‑дюймовый корпус, оптимизированный для 6U CompactPCI
• Охлаждение сбоку в сторону (воздушный поток слева направо)
• Блоки питания с поддержкой балансировки нагрузки и горячей замены (hot‑swap)

Технические данные (таблица)
Монтаж в стойку: 19‑дюймовый (Cabinet / ETSI Mount)
Бэкплейны: варианты на 2, 4, 6, 8 слотов для 6U CompactPCI
Охлаждение: вентиляторный поток слева направо
Глубина: 275 мм
Накопители: только CPU onboard
Ширина корпуса: 84 HP (подходит для вариантов 1U–4U)
Блок питания: до 3x серии P47 (опция)

Характеристики / технические спецификации

• Форм‑фактор: тонкий 19‑дюймовый корпус для плат 6U CompactPCI
• Варианты: CP-XL1 (1U), CP-XL2 (2U), CP-XL3 (3U), CP-XL4 (4U)
• Опции бэкплейна: 2, 4, 6, 8 слотов; опциональный packet‑switched backplane
• Охлаждение: воздушный поток слева направо для эффективного бокового охлаждения
• Питание: поддержка балансировки нагрузки и hot‑swap; поддержка до 3 модулей питания
• Глубина: 275 мм
• Накопители: рассчитано на конфигурации с CPU onboard (без внутренних корзин для дисков)
