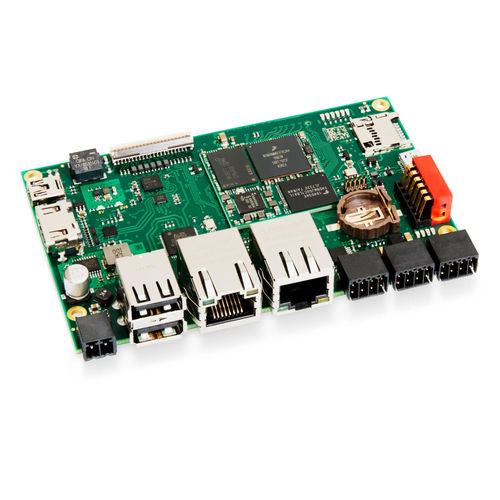

Компьютер на модуле Quad Core BL i.MX8M Mini

ARM® Cortex A53NXP i.MX8M Miniкарта микро-SD

Обзор продукта
SOM-BL i.MX8M Mini — это System-on-Module (SoM), поставляемый с Baseboard BL для ускорения интеграции в промышленные приложения. Изготовлен компанией Kontron, поддерживает CODESYS® SoftSPS и подходит для одноплатных компьютеров, промышленных ПК и кастомных carrier-плат.

Производительность и архитектура
Модуль оснащён NXP i.MX8M Mini — четырёхъядерным Arm® Cortex®-A53 @1.6 GHz и сопроцессором Arm® Cortex®-M4; используется память LPDDR4 для быстрой обработки данных. Платформа оптимизирована для короткого времени загрузки и детерминированной работы в реальном времени.

Интерфейсы связи
Широкий набор промышленных интерфейсов: многочисленные цифровые I/O, последовательные порты (RS232/RS485), PWM, 2x SDIO, HDMI, LVDS, I2C/USB touch, Ethernet, USB Host/OTG и CAN.

Области применения и преимущества
Предназначен для промышленной автоматизации, HMI и встроенной визуализации; готовое аппаратное решение, поддержка полевых протоколов и опциональные лицензии CODESYS® сокращают время разработки и облегчают вывод продукта на рынок.

Ключевые характеристики

• Процессор: NXP i.MX8M Mini — 4x Arm® Cortex®-A53 @1,6 GHz; 1x Arm® Cortex®-M4 @400 MHz
• Память: LPDDR4 4 GB (варианты: 1 GB / 2 GB)
• Хранение: eMMC 32 GB (варианты: 4 GB / 64 GB), слот micro‑SD
• Графика: 2D и 3D GPU; выходы HDMI и LVDS
• Связь: 1x 1 Gbit/s Ethernet, 1x 10/100 Mbit/s Ethernet, USB 2.0 (2x Host, 1x OTG), CAN 2.0B

Технические данные (фрагмент)

• Питание: 24 V DC ±20 %; типичное потребление в Linux < 3 W
• Температура эксплуатации: 0 °C до +55 °C
• Габариты: 105,5 x 67 мм
• RTC: точность 5 ppm, батарейка CR1220
• Безопасность: HAB Secure Boot, TrustZone, True RNG, RSA до 4096, AES, SHA

Характеристики (обзор)

• CPU: NXP i.MX8M Mini (4x A53 @1,6 GHz) + Cortex-M4 @400 MHz
• RAM: LPDDR4 4 GB (варианты 1 GB / 2 GB)
• NOR-Flash: 2 MB
• eMMC: 32 GB (варианты 4 GB / 64 GB); 1x micro-SD
• NV память: EERAM 64 kbit
• Ethernet: 1x 1 Gbit/s, 1x 10/100 Mbit/s
• USB: 2x USB 2.0 Host, 1x USB 2.0 OTG
• DIO: 4x DIO (24 V, до 800 mA)
• Серийные порты: 1x RS232, 1x RS485; CAN: 1x CAN 2.0 B
• Дисплей/Touch: HDMI, LVDS до 1920×1080@60fps; I2C/USB touch
• Расширения: I2C, PCIe, SPI, SDIO 8-bit, QSPI, SAI, USB; MIPI CSI (4-lane)
• Аудио: 1x зуммер
• Безопасность: HAB Secure Boot, TrustZone, True RNG, RSA/AES/3DES/SHA/ECC, Secure JTAG
• ОС: Embedded Linux (Yocto)
• Производитель / Марка: Kontron
• Идентификатор страницы продукта: p158549
