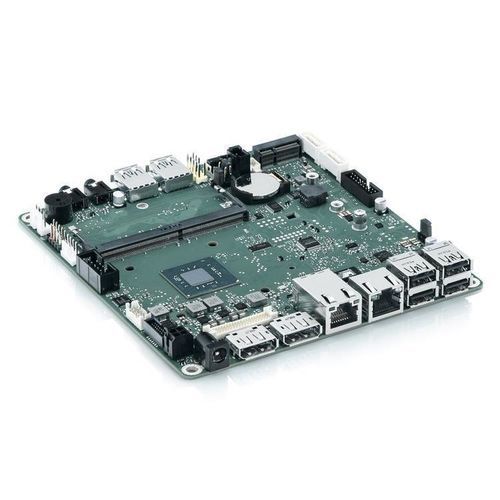

Материнская плата Mini-STX D3544-S mSTX

Intel® Celeron®Intel® Pentium® Silver J5005Intel®

Обзор продукта
Промышленная материнская плата D3544‑S mSTX поддерживает процессоры Intel® Celeron® J4005/J4105 и Intel® Pentium® Silver J5005. В формфакторе Mini‑STX плата обеспечивает высокую интегрированную графическую производительность с двумя выходами DisplayPort, способными управлять дисплеями до 4K. Разработана для непрерывной работы 24/7, имеет расширенный диапазон рабочих температур 0°C–60°C и оптимизирована для низкого энергопотребления и безвентиляторных систем. На плате предусмотрены M.2 слоты для SSD и WLAN, аппаратный сторожевой таймер (watchdog), GPIO и WideRange DC‑вход для гибкой интеграции питания.

Ключевые особенности

• Двойной DisplayPort V1.2a, поддержка LVDS и eDP
• Встроенные слоты M.2 SSD и M.2 WLAN
• Аппаратный watchdog и GPIO
• WideRange DC вход (8V–24V)
• Разработана для безвентиляторной / пассивной работы

Преимущества

• Долговременная доступность и управление жизненным циклом для промышленных проектов
• Компактный Mini‑STX формфактор для систем с ограниченным пространством
• Гибкое расширение (хранение и беспроводные интерфейсы) через встроенные M.2 сокеты
• Надежная работа в расширенном температурном диапазоне для непрерывной эксплуатации
• Снижение общей стоимости владения за счет энергоэффективности и встроенных функций

Технические данные (кратко)
Процессор: Intel® Celeron® J4005 / J4105 & Intel® Pentium® Silver J5005
Чипсет: SoC
Память: 1x DDR4 2400 SO‑DIMM, до 16 ГБ
Графика: Интегрированная Intel® UHD Graphics 600/605
Дисплей: 2x DisplayPort V1.2a (до 4K)

Технические спецификации

• Формфактор: Mini‑STX (mSTX, 140 x 148 мм)
• Поддерживаемые процессоры: Intel® Celeron® J4005, J4105; Intel® Pentium® Silver J5005
• Тип чипсета: SoC (System on Chip)
• Память: 1x DDR4 SO‑DIMM 2400, до 16 ГБ
• Графический контроллер: Интегрированная Intel® UHD Graphics 600/605
• Интерфейсы дисплея: 2x DP V1.2a; поддержка LVDS и eDP
• Расширение хранения: M.2 Key B сокет (2242/2260/2280), PCIe/SATA
• Беспроводное расширение: M.2 Key E (2230) для WLAN
• Интерфейсы: GPIO (8‑бит header), аппаратный watchdog
• Питание: WideRange DC 8V–24V (внешний/внутренний DC‑In)
• Охлаждение: Предназначена для безвентиляторной / пассивной работы
• Условия эксплуатации: 0°C – 60°C, влажность 5%–85%
• Доступность: Разработана для 24/7 эксплуатации
• Модификации: D3544‑S1 (J4005 Dual‑Core), D3544‑S2 (J4105 Quad‑Core), D3544‑S3 (J5005 Quad‑Core)
• BIOS: AMI Aptio 5.x (UEFI)
• Поддержка ОС: Windows 10, Linux‑64
• Сертификации: cTÜVus (IEC62368‑1) по запросу, CE Class B, FCC‑B проверено
