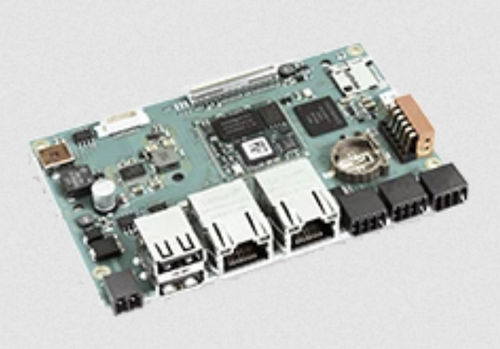

Одноплатный компьютер BTX BL i.MX6ULL/UL

i.MX 6NXP i.MX6карта микро-SD

Информация о продукте
BL i.MX6ULL/UL от Kontron Electronics — модульная базовая плата CPU, разработанная для промышленных встраиваемых применений. Поставляется с предустановленным образом Embedded Linux и доступной Linux toolchain, что обеспечивает быструю подготовку к эксплуатации и эффективную разработку. Серия поддерживает несколько вариаций модулей процессора при сохранении согласованного аппаратного дизайна для долгосрочной доступности.

Производительность и архитектура
Плата доступна с NXP i.MX6ULL (1x Arm® Cortex®-A7 @800 MHz) или i.MX6UL (1x Arm® Cortex®-A7 @528 MHz). Стандартные конфигурации памяти: 512 МБ DDR3 RAM и 512 МБ NAND; опции eMMC от 4 ГБ до 64 ГБ; имеется слот microSD для дополнительного хранения. Конструкция упрощает подключение DDR3 и поддерживает различные периферийные шины для снижения сложности разработки.

Коммуникационные интерфейсы
BL i.MX6ULL/UL предоставляет промышленный набор интерфейсов и поддержку дисплея: RGB LCD, поддержка сенсора I²C и USB, Ethernet, USB Host и OTG, последовательные порты (RS232/RS485), CAN 2.0B, цифровые и аналоговые I/O, а также разъемы расширения для кастомизации. Это обеспечивает лёгкую интеграцию в различные системные окружения.

Области применения и преимущества
Подходит для IoT-шлюзов, контроллеров Industry 4.0, медицинских устройств и коммуникационного оборудования, где требуются компактные энергоэффективные встраиваемые контроллеры. Модульный подход и масштабируемые опции памяти уменьшают сложность состава изделия, сокращают сроки разработки и упрощают управление вариантами. Embedded Linux и поставляемая toolchain поддерживают гибкую разработку ПО без дополнительных лицензионных ограничений.

Основные характеристики

• NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• NXP i.MX6UL 1x Arm® Cortex®-A7 @528 MHz
• 512 МБ RAM, 512 МБ NAND, eMMC до 64 ГБ, слот microSD
• Интерфейс LCD: RGB, I²C / USB touch

Технические данные

• CPU: UL: NXP i.MX6UltraLite 1x Arm® Cortex®-A7 @528 MHz; ULL: NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• DDR3-RAM: 512 MByte (опция: 256 MByte)
• NAND-Flash: 512 MByte (опция: 256 MByte)
• NOR-FLASH: 1 MByte
• eMMC: 4 GByte (опция: 8–64 GByte)
• microSD: 1x micro-SD слот
• NV Memory: 8 kByte nvSRAM
• Ethernet: 2x 10/100 Mbit/s
• USB: 2x USB 2.0 Host, 1x USB 2.0 OTG
• Serial: 1x RS232, 1x RS485
• CAN: 1x CAN 2.0B
• DIO/AIO: 2x DIO (24 V / до 800 mA), 2x AIN (0..24 V)
• Дисплей: RGB 24 bit до 1366 x 768 @60fps
• Touch: I²C и USB
• Питание: 24 V DC ±20 %, при работе Linux <1.5 W
• Температура эксплуатации: 0 °C … +55 °C
• ОС: Embedded Linux (Yocto)
• Форм-фактор: 105.5 x 67 mm
• RTC: точность 5 ppm, буфер CR1220
• Отладка: 1x консоль
• Разъемы расширения: 2x USB, 1x I²C (опция: SPI вместо nvSRAM)
• Аудио: 1x buzzer
• Функции безопасности (зависят от варианта): Secure Boot, RNG/TRNG, AES-128, криптографические ускорители, защищённое хранение, secure debug, OTP
