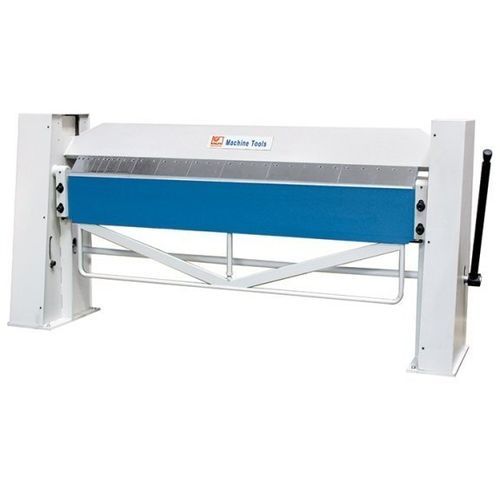

Сгибочная машина для листа SBS E 2020/2,0

с ручным приводомсегментная

Описание
Ручные поворотные гибочные станки серии SBS E представляют собой тяжёлые ручные гибочные машины, предназначенные для гибки длинных металлических листов (модели поддерживают длины до 3 000 мм). Регулируемый угловой упор обеспечивает повторяемые углы при мелкосерийном производстве.

Основные характеристики

• Большие длины гибки в зависимости от модели
• Сегментированная верхняя полуформа для гибких вариантов гибки
• Встроенная ручная система компенсации гиба
• Регулируемый угловой упор для повторяемых углов
• Интуитивная ручная эксплуатация

Стандартная комплектация

• Сегментированная острая верхняя полуформа
• Руководство по эксплуатации

Дополнительное оборудование

• Ручной задний упор (опция)

Технические таблицы

Рабочая зона
Длина обработки: 2 020 мм
Толщина листа (макс.) — 400 N/mm²: 2 мм
Рабочая высота: 920 мм

Верхняя балка
Ход: 120 мм

Гибочная балка
Максимальный угол гиба: 135°
Диапазон регулировки по оси A: 15 мм

Габариты и масса
Габариты (Д x Ш x В): 2,8 м x 0,85 м x 1,3 м
Масса: 1.025 кг

Примечания / Дополнительные сведения

• Закалённая сегментированная верхняя полуформа с индивидуально съёмными сегментами позволяет выполнять гибку со всех сторон ванны.
• Прочная конструкция обеспечивает высокую точность и длительную эксплуатацию в ручном режиме.
• Регулируемый угловой упор подходит для мелкосерийного выпуска изделий с одинаковыми углами.

caractéristiques / spécifications techniques

• Длина обработки: 2 020 мм
• Максимальная толщина листа (400 N/mm²): 2 мм
• Рабочая высота: 920 мм
• Ход верхней балки: 120 мм
• Максимальный угол гиба: 135°
• Диапазон регулировки оси A: 15 мм
• Габариты: 2,8 м x 0,85 м x 1,3 м
• Масса: 1.025 кг
• Сегментированная закалённая верхняя полуформа (съёмные сегменты)
• Встроенная ручная компенсация гиба
• Регулируемый угловой упор
