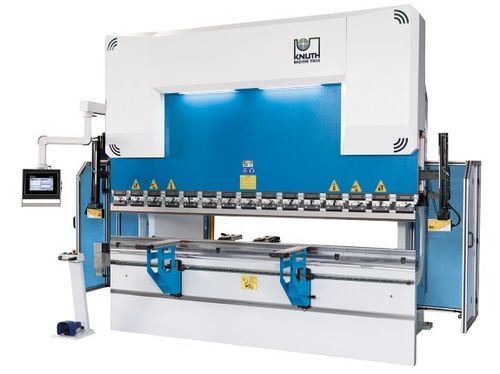

Гидравлический листогибочный пресс AHK V 40320 CNC

ЧПУсверхточный

Описание
Гидравлический листогиб AHK V 40320 CNC разработан для тяжёлых промышленных операций гибки в соответствии с европейскими стандартами. Оснащён графическим сенсорным контроллером DELEM (DA-53T и опции), обеспечивающим эффективное CNC-программирование и полный контроль процесса гибки. Разнообразные опции заднего упора и аксессуары позволяют адаптировать станок под требования производства.

Ключевые преимущества

• Высокоточная механическая обработка рамы и совместимость с закалёнными инструментами
• Качественные гидравлические и электронные компоненты для долговременной надёжности
• Графическая система управления DELEM для многокомпонентного программирования
• Лазерная оптическая система безопасности AKAS у инструмента и световая завеса сзади
• Решения для сокращения времени обслуживания и режим ECO для экономии энергии

Станина

• Рама из сертифицированной стали, сваренная и снятая на внутренних напряжениях, обработана на высококлассных ЧПУ-центрах
• Конструктивные элементы, работающие на растяжение, выполнены с большими радиусами для уменьшения риска трещин
• Верхняя балка предварительно натягиваема для минимизации деформаций
• Крепление измерительной системы компенсирует деформации для поддержания точности

Рабочая зона

• Большой вылет, длинный ход и узкий стол обеспечивают пространство для сложных операций гибки

Бомбирование (опция)

• Моторизованное бомбирование нижнего стола (опция) обеспечивает равномерный результат гибки по всей длине при обработке толстых листов

Гидравлическая система

• Гидроцилиндры специально разработаны и изготовлены на производстве; хонингование выполняется внутри предприятия
• Кованные поршни из стали закалены, отшлифованы и хромированы
• Гидроблок и клапаны известных производителей; предохранительные клапаны защищают при перегрузке

Задний упор

• Прочная, малообслуживаемая конструкция; упорные пальцы быстро регулируются с передней стороны станка

Передние опорные консоли

• Жёсткие опорные консоли перемещаются в линейных направляющих и фиксируются в требуемой позиции
• Зубчатая рейка обеспечивает быстрое вертикальное позиционирование; промышленные щётки защищают поверхность заготовки

Гибочный инструмент

• Европейские держатели Promecam обеспечивают широкий выбор инструментов
• Инструменты закалены и отшлифованы для точной наладки

Система защиты и производительность

• Лазерная система AKAS контролирует зону у инструмента без ограничения функционала
• Концепция безопасности соответствует директивам CE
• Световой барьер сзади и прочные боковые кожухи защищают рабочую зону

Стандартная комплектация

• Система управления Delem DA-53T (2D сенсорный экран, до 4 осей)
• Задний упор по оси X на линейной направляющей и шариковинтовой паре
• Моторизованное бомбирование, быстрозажимной верхний инструмент, AKAS лазерная защита
• Фотоэлектрический барьер, педаль с аварийным выключателем, 2 передних опорных кронштейна (перемещаемые), 2 пальца заднего упора с регулировкой высоты, режим ECO

Технические характеристики

• Усилие гиба: 320 т
• Длина гиба: 4.100 мм
• Расстояние между колоннами: 3.600 мм
• Вылет: 410 мм
• Ход: 265 мм
• Ширина раскрытия: 480 мм
• Ширина стола: 154 мм
• Высота стола: 970 мм
• Ход по оси X: 750 мм
• Скорость гибки: 9 мм/с
• Ускоренный ход: 150 мм/с
• Скорость возврата: 130 мм/с
• Скорость подачи по X: 600 мм/с
• Мощность главного привода: 30 кВт
• Объём гидробака: 350 л
• Габариты (Д x Ш x В): 5,3 м x 2,9 м x 3 м
• Масса: 18.500 кг

Примечание

• Возможна поставка с дополнительными опциями: оси заднего упора X/R/Z, расширенные контроллеры Delem, удлинители, решения по автоматизации и др.
