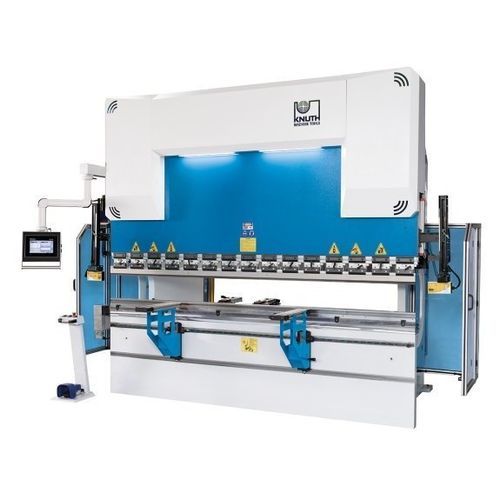

Гидравлический листогибочный пресс AHK V 30175 CNC

ЧПУ4 осисверхточный

Обзор
AHK V 30175 CNC — гидравлический листогибочный пресс для промышленных операций гибки. Машина сочетает в себе жёсткую обработанную стальную рамную конструкцию и современное CNC-управление для высокоточной и повторяемой обработки. Оснащается графическим сенсорным контроллером DELEM и модульными вариантами заднего упора.

Основные преимущества

• Прессовое усилие 175 т, длина гибки 3.100 мм
• Графическая сенсорная система DELEM (DA-53T в стандартной комплектации)
• Европейская система крепления Promecam, закалённые и шлифованные инструменты
• Лазерная система безопасности AKAS и задняя световая завеса
• Моторизированный бомбёк и конфигурируемые многовосные задние упоры

Станина

• Сварная рама из предварительно упрочнённой стали, обработанная на современных ЧПУ-центрах для высокой жёсткости и повторяемости
• Крупногабаритная предварительно напряжённая верхняя балка для минимизации деформации
• Детали конструкции с большими радиусами для снижения риска трещин в швах
• Направляющие, подшипники поршней и уплотнения рассчитаны на вертикальные нагрузки и долговечность

Рабочая зона

• Большой вылет, длинный ход и узкий стол обеспечивают свободу для сложных операций гибки (вылет: 410 мм; ход: 265 мм)

Бомбирование (заметка)

• Моторизованное бомбирование обеспечивает равномерность гибки по всей длине, особенно при обработке толстых листов (опция)

Гидросистема

• Гидроцилиндры собственной конструкции, отполированные; кованные поршни закалены, отшлифованы и хромированы
• Гидроблоки и клапаны известных производителей для надёжной работы
• Предохранительные клапаны защищают систему от перегрузок

Задний упор

• Прочная конструкция, простота обслуживания; пальцы упора быстро регулируются с передней стороны
• Доступны многовосные варианты упора для больших длин

Передние опорные консоли

• Жёсткие опоры перемещаются по линейным направляющим и фиксируются в нужном положении
• Зубчатая рейка обеспечивает быстрое вертикальное позиционирование; промышленные щётки защищают поверхность заготовок

Гибочный инструмент

• Европейские держатели Promecam для широкого выбора инструментов
• Инструменты закалены и отшлифованы для точной настройки; верхние ножи сегментные доступны

Безопасность и производительность

• Лазерная система AKAS контролирует зону инструмента без ограничения функционала
• Концепция безопасности соответствует действующим директивам CE
• Задняя световая завеса и прочные боковые ограждения обеспечивают безопасность рабочего пространства

Стандартная комплектация (выборочно)

• Система управления DELEM DA-53T (4 оси, сенсорный экран)
• Задний упор по X с линейной направляющей и шарико-винтовым механизмом
• Моторизованное бомбирование, быстрое зажимание верхнего инструмента
• AKAS лазерная защита, фотоэлектрический барьер
• Европейская система зажима инструмента; сегментный верхний инструмент 835 мм
• Педаль с аварийным стопом; 2 подвижные передние опоры
• Энергосберегающий режим ECO; руководство по эксплуатации

Опции (выборочно)

• Системы заднего упора для осей X, R, Z1, Z2 до 3.700 мм
• Расширенные контроллеры DELEM (DA-58, DA-66T, DA-69T) для управления многими осями
• Кондиционирование электрощита; опции мониторинга/экономии энергии (PressMax DRM EcoPower)
• Дополнительные пальцы упора / опорные консоли; варианты увеличения высоты верхнего инструмента

Технические характеристики

• Модель: AHK V 30175 CNC
• Прессовое усилие: 175 т
• Длина гибки: 3.100 мм
• Расстояние между колоннами: 2.600 мм
• Вылет: 410 мм
• Ход: 265 мм
• Ширина раскрытия: 480 мм
• Ширина стола: 110 мм
• Высота стола: 900 мм
• Ход по оси X: 750 мм
• Скорость гибки: 9 мм/с
• Ускоренный ход: 160 мм/с
• Скорость возврата: 120 мм/с
• Скорость подачи по оси X: 600 мм/с
• Мощность главного привода: 18,5 кВт
• Объём гидробака: 230 л
• Габариты (Д x Ш x В): 4,1 m x 2,55 m x 2,82 m
• Масса: 10.500 kg
