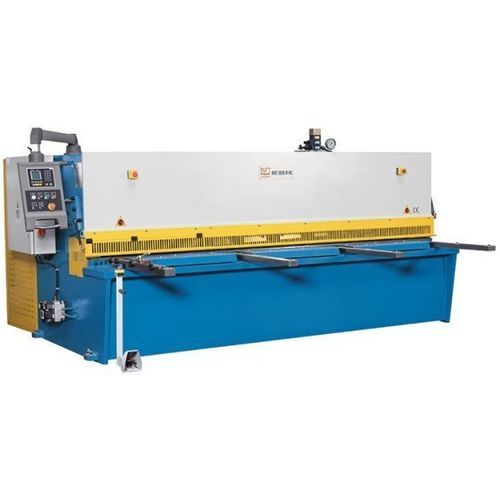

Гидравлические ножницы KHT 3006 M NC

для листового металлагильотинного типаколебаний

Описание
KHT 3006 M NC — гидравлические гильотинные ножницы со схемой «маховой балки». Ножевая траверса направляется в опоре-повороте, закреплённой в станинe, что обеспечивает прямые резы и исключает заедание верхнего и нижнего ножей. Задний упор точно позиционируется ЧПУ ESTUN E21 для одиночных и программных операций.

Основные характеристики

• ЧПУ ESTUN E21 для точного позиционирования
• Задний упор с предварительно нагруженными шарико-винтовыми парами в защитном кожухе
• Пневматическое устройство удержания листа для тонкого металла
• Верхние и нижние ножи пригодны для нержавеющей стали
• Регулируемый угловой упор и длинные передние опорные кронштейны

Рама станка

• Сплавная сварная стальная рама с снятыми внутренними напряжениями, конструкция со свинг-балкой
• Ножевая траверса совершает колебательное движение и восстанавливает зазор между ножами после каждого реза
• Преимущества: низкая склонность к скручиванию, надёжная подача заготовок, увеличенный ресурс ножей, простая регулировка зазора

Поддержка материала

• Большой рабочий стол с роликовыми шариками для лёгкого перемещения и точного выравнивания листа
• Жёсткий регулируемый угловой упор и три передних опорных кронштейна длиной 1 000 мм для крупных листов

Гидравлика

• Надёжная, малозатратная в обслуживании гидросистема, рассчитанная на интенсивную эксплуатацию
• Гидравлически регулируемые прижимы фиксируют лист у линии реза в процессе операции

Задний упор

• Прочный задний упор, рассчитанный на тяжёлые производственные условия
• Предварительно напряжённые шарико-винтовые пары установлены в защитном корпусе для долговечности и точности

Оборудование

• Удобный в эксплуатации ЧПУ ESTUN E21 обеспечивает точное позиционирование заднего упора для одиночных и программных резов
• Управление через передвижной ножной пульт с кнопкой экстренной остановки
• Линия реза отображается на листе в виде теневой маркировки для точной установки
• Стандартные верхний и нижний ножи для нержавеющей стали (4 режущие кромки)

Безопасность

• Предохраняющая полоска вдоль всей длины с откидным участком (до 1 000 мм) для лучшей видимости линии реза
• Световой барьер сзади защищает рабочую зону
• Конструкция соответствует действующим требованиям CE

Стандартная комплектация

• ЧПУ ESTUN E21S — позиционирование, втягивание во время реза, автоматический возврат в нуль, резервное копирование/восстановление параметров, до 40 программ / 25 шагов
• Пневматическая опора листа для точной установки тонких листов
• Управляемый задний упор для точных одиночных и серийных резов
• Теневая линия разметки для точного выравнивания
• Три передних опорных кронштейна — длина 1 000 мм
• Передвижной ножной пульт с кнопкой аварийной остановки
• Ручная регулировка зазора реза
• Полноразмерная защитная планка с откидным участком
• Задняя световая защита рабочей зоны
• Стандартные ножи для нержавеющей стали (4 кромки)
• Эксплуатационные инструменты и руководство

Технические характеристики

• Модель: KHT 3006 M NC
• Рабочая длина: 3.200 мм
• Глубина горловины: 150 мм
• Угол реза: 1,5°
• Ходов в минуту: 14 H/min
• Прижимы: 13 позиций (ёмкость 20 т)
• Размер стола: 3.530 мм x 465 мм x 800 мм
• Задний упор: 1.000 мм
• Скорость подачи по оси X: 2.280 мм/мин
• Передние опоры: 3 позиции, длина 1.000 мм
• Режущая способность: макс. 6 мм @ 450 N/mm²; макс. 4 мм @ 700 N/mm²; мин. 0,6 мм
• Мощность главного двигателя: 7,5 кВт
• Объём гидробака: 250 л
• Габариты (Д x Ш x В): 3,84 м x 1,68 м x 1,62 м
• Масса: 6.700 кг
