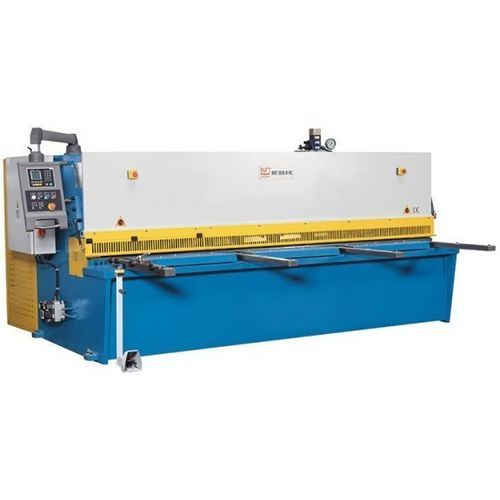

Гидравлические ножницы KHT 3008 M NC

для листового металлагильотинного типаколебаний

Краткое описание
KHT 3008 M NC — это гидравлические гильотинные ножницы со скользящей балкой, спроектированные для выполнения прямых резов и надёжного выброса заготовок. Ножевая балка направляется в поворотном подшипнике, закреплённом в корпусе, а задний упор позиционируется с точностью при помощи ESTUN E21 NC.

Основные особенности

• ЧПУ ESTUN E21 NC
• Задний упор с предварительно нагруженными шарико-винтовыми передачами
• Пневматическое устройство подъёма листа
• Верхние и нижние ножи подходят для нержавеющей стали
• Регулируемый угловой упор

Рабочая зона
Рабочая длина: 3 200 мм
Глубина горловины: 150 мм
Угол реза: 1,5°
Ходов в минуту: 10 ход/мин
Позиции прижима: 13
Сила прижима: 26 т
Размер стола: 3.530 мм x 500 мм x 800 мм

Задний упор
Ход заднего упора: 1.000 мм
Скорость подачи по оси X: 2.280 мм/мин

Передние опорные стрелы
Количество опор: 3
Длина опор: 1.000 мм

Режущие способности
Макс. толщина (450 N/mm²): 8 мм
Мин. толщина (400 N/mm²): 0,8 мм
Макс. толщина (700 N/mm²): 5 мм
Мин. толщина (700 N/mm²): 0,8 мм

Мощность привода
Мощность главного двигателя: 11 кВт
Объем гидравлического бака: 250 л

Габариты и масса
Габариты (Д x Ш x В): 3,85 м x 1,85 м x 1,76 м
Масса: 8.300 кг

Подробности

• Каркас станка: снятый внутренний натяг сварной стальной каркас со сварной конструкцией и конструкцией со скользящей балкой, обеспечивающей восстановление зазора между верхним и нижним ножом после каждого реза.
• Поддержка материала: большой рабочий стол с шариковыми роликами и жёстким регулируемым угловым упором; длинные надёжные опорные стрелы для крупных листов.
• Гидравлика: надёжная, неприхотливая в обслуживании гидравлическая система; гидравлически регулируемые прижимы фиксируют лист близко к линии реза.
• Задний упор: прочная система, рассчитанная на тяжёлые производственные условия; преднагруженные шарико-винтовые передачи в защитном корпусе.
• Оснащение: ESTUN E21 NC для точного позиционирования (одиночные и программные резы); мобильный ножной пульт с аварийным стопом; теневая/лазерная подсветка линии реза; ножи для нержавеющей стали.
• Безопасность: цельная предохранительная планка с откидной секцией (1000 мм) для улучшенной видимости линии реза; системы безопасности в соответствии с требованиями CE; световой барьер для защиты задней рабочей зоны.

Стандартное оборудование

• ЧПУ ESTUN E21S (позиционирование заднего упора, программные функции)
• Пневматическое устройство подъёма листа
• NC-управляемый задний упор
• Отображение линии реза (теневая графика)
• Передние опорные стрелы (3 позиции; длина 1.000 мм)
• Педаль с аварийным выключателем
• Ручная регулировка зазора реза
• Полная предохранительная планка с откидной секцией
• Световой барьер для задней рабочей зоны
• Верхние и нижние ножи для нержавеющей стали
• Инструменты и руководство по эксплуатации

Опции

• Охладитель гидравлического масла (рекомендовано для серийного производства)
• Автоматическая централизованная смазка
• Дополнительный набор ножей (верхний нож с 2 режущими сторонами, нижний с 4)

Характеристики / технические спецификации

• Модель: KHT 3008 M NC
• Рабочая длина: 3 200 мм
• Глубина горловины: 150 мм
• Угол реза: 1,5°
• Ходов: 10 ход/мин
• Позиции прижима: 13
• Сила прижима: 26 т
• Размер стола: 3.530 x 500 x 800 мм
• Ход заднего упора: 1.000 мм
• Скорость подачи: 2.280 мм/мин
• Передние опоры: 3 × 1.000 мм
• Режущая способность (450 N/mm²): 0,8–8 мм
• Режущая способность (700 N/mm²): 0,8–5 мм
• Мощность главного привода: 11 кВт
• Объем гидравлического бака: 250 л
• Габариты (Д x Ш x В): 3,85 м x 1,85 м x 1,76 м
• Масса: 8.300 кг
