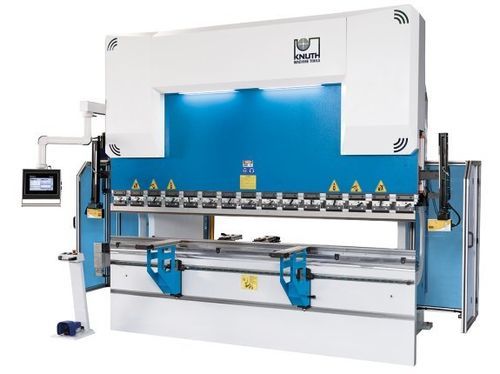

Гидравлический листогибочный пресс AHK V 30400 CNC

ЧПУсверхточный

Описание
AHK V 30400 CNC — листогибочный пресс с CNC-управлением и усилием 400 т, разработанный для промышленных операций гибки в соответствии с европейскими стандартами. Станок комплектуется графической сенсорной панелью DELEM для быстрой CNC-программи headgирования и контроля процесса, поддерживает разные конфигурации заднего упора и модульные опции для адаптации к производственным задачам.

Ключевые преимущества

• 400 т усилие, длина гиба 3.100 mm
• DELEM DA-53T графическая сенсорная панель (стандарт)
• Европейская система крепления инструментов Promecam
• Оптико-лазерная система безопасности AKAS у инструмента
• Моторизированный бомбир (серийно у этой модели)

Рабочая зона
Давление: 400 t
Длина гиба: 3.100 mm
Расстояние между стойками: 2.500 mm
Вынос (throat depth): 510 mm
Ход: 310 mm
Свободный зазор: 525 mm
Ширина рабочего стола: 154 mm
Высота рабочего стола: 1.000 mm

Перемещения
Ход по оси X: 750 mm

Подача
Скорость гибки: 8 mm/s
Быстрая подача: 120 mm/s
Скорость возврата: 130 mm/s
Скорость подачи по X: 600 mm/s

Мощность привода
Мощность главного привода: 37 kW

Габариты и масса
Объём гидробака: 350 l
Габариты (Д x Ш x В): 4,3 m x 2,95 m x 3,2 m
Масса: 20.000 kg

Детали продукта

• Станина: рама из сертифицированной стали; сварная конструкция с устранением внутренних напряжений; все монтажные поверхности обработаны на ЧПУ; верхняя балка с возможностью предварительного натяга для уменьшения деформаций; крепления системы измерения компенсируют отклонения; направляющие, подшипники и уплотнения рассчитаны на оптимальную восприятие вертикальной нагрузки.
• Рабочая зона: большой вылет, длинный ход и узкий стол для выполнения сложных последовательностей гибки.
• Бомбирование: моторный механизм бомбирования в нижней части (серийно) обеспечивает равномерность гибки по всей длине, полезно при работе с толщими листами.
• Гидравлическая система: цилиндры собственной разработки и шлифовки; поршни из кованой стали, закалённые, шлифованные и хромированные; гидравлические блоки и клапаны от проверенных производителей; предохранительные клапаны для защиты от перегрузки.
• Задний упор: надёжная конструкция с низкими требованиями к обслуживанию; пальцы упора быстро регулируются со стороны передней панели для сокращения времени переналадки.
• Передние опорные рычаги: жёсткие опорные рычаги на линейных направляющих, фиксация в положении; зубчатое зацепление для быстрого вертикального позиционирования; промышленные щётки для защиты поверхности листа.
• Гибочные инструменты: крепления Promecam (европейский стандарт) для широкого ассортимента инструментов; закалённые и шлифованные инструменты для точной настройки.
• Безопасность и производительность: система защиты AKAS (лазер) контролирует зону инструмента без ограничения функционала; соответствие требованиям CE, задняя световая завеса и прочные боковые ограждения защищают рабочую зону.

Стандартное оснащение

• DELEM DA-53T (2D тач-контроль, 4 оси)
• Задний упор оси X с линейной направляющей и шарико-винтовым приводом
• Моторизированное бомбирование
• Быстрое зажимное устройство верхнего инструмента
• AKAS оптико-лазерная система безопасности у инструмента
• Задняя световая завеса
• Европейское крепление инструмента (Promecam)
• Верхний инструмент EUROPEAN TYPE (835 mm, сегментный)
• Нижний инструмент EUROPEAN TYPE 4V H: 60x60 mm
• Педаль с аварийным выключателем
• 2 передних опорных рычага (перемещаемые)
• 2 пальца заднего упора с регулировкой высоты
• Режим ECO для энергосбережения
• Руководство по эксплуатации

Дополнительное оснащение (опции)

• Система заднего упора для осей X и R
• Удлинение заднего упора по оси X
• Дополнительный палец заднего упора
• Дополнительный опорный рычаг
• Кондиционирование для электрошкафа
• Обновления DELEM DA58 / DA66T / DA69T
• Задний упор по осям X, R, Z1, Z2 для больших длин
• Апгрейд высоты верхнего инструмента H = 67,6 mm → H = 105 mm (для 3.100 mm)
