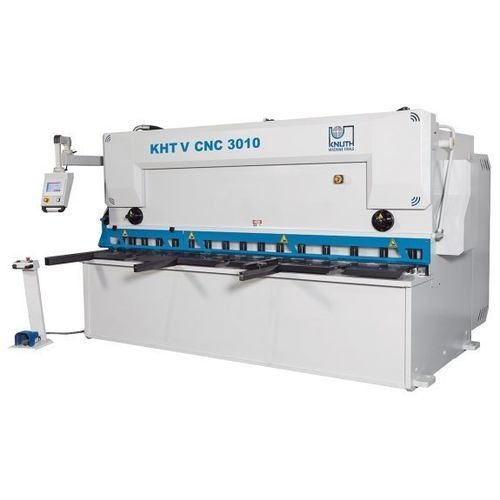

Гидравлические ножницы KHT V 3010 CNC

для листового металлагильотинного типаЧПУ

Описание
Гидравлические гильотинные ножницы KHT V 3010 CNC разработаны для промышленной резки листового металла, где важны точность, повторяемость и высокая надёжность. Кулисно-направляемая траверса с регулируемым углом реза минимизирует деформации заготовки и снижает доработки. Сенсорное управление Cybelec автоматически подбирает зазор, угол и длину реза. Стандартные ножи подходят для нержавеющей стали, прочный задний упор обеспечивает точную установку. Дополнительное оборудование расширяет область применения.

Ключевые особенности

• Система управления Cybelec Touch 8 (CybTouch 8 G)
• Управляемый задний упор с предварительно нагруженным шариковинтовым механизмом
• Управляемая регулировка зазора резания
• Управляемая регулировка угла реза
• Верхние и нижние ножи, пригодные для нержавеющей стали
• Педаль с аварийным стопом
• Режим ECO для снижения энергопотребления

Конструкция

• Тяжёлый сварной каркас, снятие напряжений после сварки для высокой жёсткости
• Фрезерование каркаса на 5-осевом станке в одной установке для высокой точности
• Детали, работающие на растяжение, проектируются с большими радиусами для предотвращения трещин
• Стол с нижним креплением ножа и траверсой разработан для минимизации перекосов и оптимального распределения нагрузки
• Двухслойная окраска с современной сушильной установкой (каждый слой ≥ 60 µm)

Опора и позиционирование заготовки

• Большой рабочий стол с шариковыми роликами для облегчения подачи
• Жёсткий боковой угловой упор для безопасной центровки листа
• Длинные прочные передние опорные кронштейны для удержания больших листов

Гидравлика

• Полированные поршни обоих гидроцилиндров (шероховатость 2 µm) для долгого срока службы уплотнений
• Корпуса цилиндров из высокопрочного кованого материала SAE 1040
• Надёжная, малотребовательная в обслуживании гидросистема
• Гидравлически регулируемые прижимы фиксируют лист близко к линии реза

Задний упор и управление

• Оператор вводит длину, толщину и прочность материала; блок управления автоматически выбирает зазор, угол и длину реза
• Прочный задний упор, пригодный для интенсивной эксплуатации в производстве
• Линейные направляющие и предварительно нагруженные шариковинтовые пары установлены в защитных кожухах

Оснащение

• Электрические компоненты известных производителей для высокой надёжности
• Верхний нож с 2 режущими кромками и нижний нож с 4 кромками (подходят для нержавеющей стали)
• Педаль управления с аварийным выключателем; гибкое расположение педали
• Режим ECO для экономии энергии (автоотключение гидронасоса при длительных простаиваниях, быстрый перезапуск через панель)

Безопасность

• Система безопасности соответствует действующим европейским требованиям CE
• Световая завеса сзади для защиты рабочей зоны

Технические характеристики

• Модель: KHT V 3010 CNC
• Рабочая длина: 3.050 мм
• Вылет (throat depth): 150 мм
• Угол реза: 0,5° - 2°
• Число ходов в минуту: 10 H/min - 19 H/min
• Прижимы: 16 шт.
• Давление прижима: 25 т
• Размеры рабочего стола: 3.380 мм x 550 мм x 830 мм
• Задний упор: 1.000 мм
• Скорость подачи по оси X (задний упор): 9.000 мм/мин
• Передние опорные кронштейны: 2 позиции, длина 1.000 мм
• Режущая способность (450 N/mm²): 10 мм (макс.)
• Режущая способность (700 N/mm²): 6 мм (макс.)
• Мощность главного привода: 22 кВт
• Объём гидробака: 200 л
• Габариты (Д x Ш x В): 4,15 м x 3,6 м x 2,1 м
• Масса: 9.600 кг
