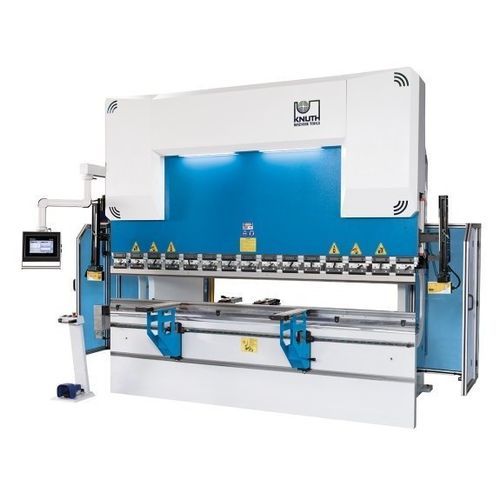

Гидравлический листогибочный пресс AHK V 13040

ЧПУсверхточный

Краткое описание
Серия AHK V 13040 CNC представляет собой гидравлические листогибочные прессы, разработанные для промышленной гибки листового металла в соответствии с европейскими стандартами. Оснащенные графической сенсорной системой управления DELEM, эти машины обеспечивают точный контроль процесса гибки, гибкие варианты заднего упора и прочную механическую конструкцию для серийного производства.

Основные преимущества

• Прессовая сила 40 т и длина гибки 1 300 мм
• Графическая сенсорная панель DELEM для эффективного программирования
• Качественные гидравлические и электронные компоненты
• Лазерно-оптическая система безопасности (AKAS) у инструмента
• Опциональная моторная бомбировка для равномерных гибов

Рама машины

• Рама из сертифицированной стали обеспечивает высокую жесткость и точность
• Сварная, снятая с внутренних напряжений конструкция, монтажные поверхности обработаны на ЧПУ
• Детали, работающие на растяжение, имеют большие радиусы для предотвращения трещин при сварке
• Большая предварительно напряженная верхняя балка оптимизирована для минимизации деформаций
• Крепление измерительной системы компенсирует деформации при максимальных нагрузках
• Направляющие, подшипники и уплотнения рассчитаны на оптимальную вертикальную нагрузку

Рабочая зона

• Большой вылет, длинный ход и узкий стол обеспечивают место для сложных последовательностей гибки

Бомбирование (опция)

• Моторизованная бомбировка нижнего стола гарантирует равномерные результаты гибки по всей длине, особенно на толстых листах

Гидросистема

• Гидроцилиндры специально разработаны и обработаны на производстве
• Поршни из кованой стали закалены, отшлифованы и хромированы
• Гидроблоки и клапаны от известных производителей для повышенной надежности
• Предохранительные клапаны защищают систему при перегрузках

Задний упор

• Прочный, малообслуживаемый задний упор
• Пальцы упора быстро регулируются с передней стороны станка с помощью инструмента безопасности

Передние опорные консоли

• Жесткие опорные консоли перемещаются по линейным направляющим и фиксируются в требуемом положении
• Зубчатая рейка обеспечивает быстрое вертикальное позиционирование
• Промышленные щетки упрощают обработку и защищают поверхность листа

Гибочные инструменты

• Европейские крепления Promecam для широкого выбора инструментов
• Инструменты закалены и отшлифованы для точной установки

Безопасность и производительность

• Лазерная система безопасности AKAS контролирует зону инструмента без ограничения функциональности
• Концепция безопасности соответствует действующим директивам ЕС
• Световая завеса сзади и прочные боковые ограждения обеспечивают безопасность рабочего места

Стандартная комплектация

• DELEM DA-53T сенсорное управление (CNC 4 оси)
• Задний упор по оси X с линейным направлением и шарико-винтовой передачей
• Быстрозажимной верхний инструмент и EUROPEAN TYPE верхний инструмент (835 мм сегментированный)
• EUROPEAN TYPE нижний инструмент 4V H: 60x60 мм
• АКAS лазерно-оптическая система безопасности и задняя световая завеса
• Педаль с аварийной остановкой, 2 передние подвижные опорные консоли, 2 высотоприспособляемых пальца заднего упора
• ECO режим энергосбережения и руководство по эксплуатации

Технические характеристики

• Усилие гиба: 40 т
• Длина гибки: 1 300 мм
• Расстояние между колоннами: 1 100 мм
• Вылет (глубина горловины): 310 мм
• Ход: 210 мм
• Открытие: 425 мм
• Ширина стола: 110 мм
• Высота стола: 850 мм
• Ход по оси X: 750 мм
• Скорость гибки: 10 мм/с
• Быстрая подача: 180 мм/с
• Скорость возврата: 120 мм/с
• Скорость подачи по оси X: 600 мм/с
• Мощность главного привода: 5,5 кВт
• Объем гидробака: 120 л
• Габариты (Д x Ш x В): 2,30 м x 2,50 м x 2,45 м
• Масса: 4 210 кг
