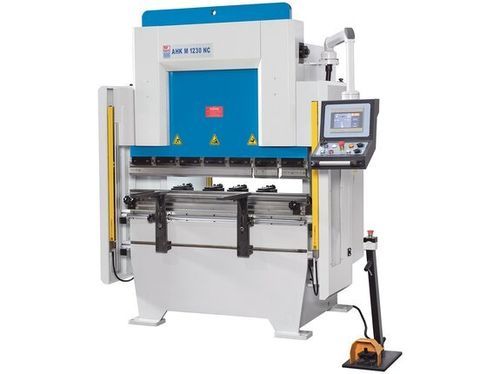

Гидравлический листогибочный пресс AHK M 1230

ЧПУсверхточный

Описание продукта
AHK M 1230 NC — гидравлический гибочный пресс, разработанный как экономичная NC‑альтернатива полноценным CNC‑приборам. Он сочетает сварной каркас со снятыми напряжениями, моторизованный задний упор и сенсорную NC‑панель для прямого позиционирования или выполнения сохранённых программ гибки, что делает его пригодным для серийного производства повторяющихся деталей и профилей.

Ключевые характеристики

• Сварная стальная конструкция со снятыми внутренними напряжениями
• Прямое измерение угла гибки
• ЧПУ‑управление с сенсорным HMI
• Моторизованный задний упор по осям X и R
• Интерфейс инструментов европейского типа (Promecam)

Технические характеристики (таблица)
Рабочая зона

• Усилие: 30 т
• Длина гиба: 1 250 мм
• Расстояние между стойками: 1 010 мм
• Глубина горловины: 255 мм
• Ход: 150 мм
• Открытие: 265 мм
• Ширина стола: 130 мм

Перемещения

• Ход по оси X: 500 мм
• Ход по оси R: 140 мм

Подача

• Скорость гибки: 10 мм/с
• Быстрая подача: 120 мм/с
• Скорость возврата: 70 мм/с

Мощность привода

• Двигатель главного привода: 3 кВт
• Двигатель оси X: 0,55 кВт
• Двигатель оси R: 0,25 кВт

Габариты и масса

• Объём бака гидропривода: 90 л
• Габариты (Д x Ш x В): 1,76 м x 1,38 м x 2,14 м
• Масса: 1 700 кг

Подробности

• Рама и верхняя пуансон‑система: прецизионная сварная рама со снятыми напряжениями, жёсткая балка и гидроцилиндры по обеим сторонам; большая вылетность и узкий стол для сложных операций гибки.
• Гидравлика: гидравлический блок с баком в верхней части рамы для компактности и повышения жёсткости; торсионный вал связывает упоры глубины обоих цилиндров для точного позиционирования верхней балки.
• Передние опорные рычаги: регулируемые по высоте опорные рычаги с упорным гребнем для выравнивания заготовки.
• Инструменты и крепление: держатели Promecam для широкого набора инструментов; ручная быстрозажимная система для сокращения времени переналадки; в комплекте несколько матриц.
• Безопасность и производительность: система безопасности в соответствии с действующими требованиями CE; световые завесы по периметру рабочей зоны.
• Управление: сенсорная NC‑панель; ручной, полуавтоматический и автоматический режимы; моторное позиционирование осей в ручном режиме; хранение до 500 наборов данных; импорт/экспорт программ через USB или сеть; сохранение положения осей при выключении дисплея.

Задний упор

• NC‑контролируемый задний упор с линейными направляющими и крупными предварительно натянутыми шариковыми винтами для стабильной и малотребовательной в обслуживании работы.
• Моторизованная ось R для точной установки высоты упора; боковое позиционирование пальцев упора осуществляется на плавно скользящих направляющих.
