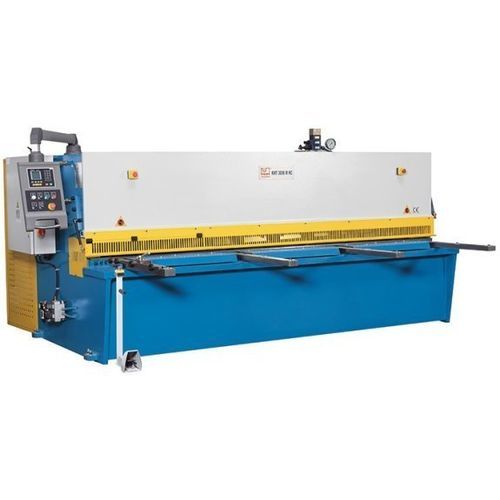

Гидравлические ножницы KHT 4008 M NC

для листового металлагильотинного типаколебаний

Описание
KHT 4008 M NC — это гидравлическая листовая ножницы со скользящим (качабельным) балочным механизмом, разработанная для точной и повторяемой резки в промышленном производстве. Балка режущего ножа опирается на поворотный подшипник, а задний упор позиционируется контроллером ESTUN E21 NC. Подходит для работы со сталью и нержавеющей сталью при необходимости высокой повторяемости и контроля за зазором ножей.

Ключевые преимущества

• Управление ESTUN E21 NC для точного позиционирования упора
• Задний упор на преднагруженных шарико‑винтовых приводах
• Пневматический подъем листа для безопасной подачи
• Верхний и нижний ножи подходят для нержавеющей стали
• Регулируемый угловой упор и теневая линия разметки

Каркас машины

• Напряженно‑снятый сварной стальной каркас, конструкция со скользящим балком
• Балка восстанавливает зазор между ножами после каждого реза, что снижает кручение и увеличивает срок службы ножей

Поддержка материала

• Большой рабочий стол с шариковыми роликами для удобной подачи
• Жесткий регулируемый угловой упор и длинные опорные рычаги для удержания больших листов

Гидравлика

• Надежная, малотребовательная в обслуживании гидросистема, рассчитанная на производство
• Гидравлически регулируемые прижимы фиксируют лист вблизи линии реза во время операции

Задний упор

• Прочный задний упор, адаптированный к суровым производственным условиям
• Преднагруженные шарико‑винтовые передачи в защитном кожухе

Оснащение

• Контроллер ESTUN E21 NC: точное позиционирование при одиночных резах и в программах
• Мобильная ножная педаль с кнопкой аварийной остановки
• Теневая графика для визуализации линии реза
• Стандартные ножи для нержавеющей стали и пневматический подъем листа

Безопасность

• Сплошная предохранительная планка для пальцев, откидная до 1000 мм для лучшей видимости
• Задняя световая завеса защищает заднюю рабочую зону
• Функции безопасности соответствуют действующим требованиям CE

Технические характеристики

• Модель: KHT 4008 M NC
• Марка: KNUTH
• Рабочая длина: 4 000 мм
• Выступ (throat depth): 150 мм
• Угол реза: 1,5°
• Ходы: 8 H/min
• Позиции прижима: 15
• Сила прижима: 30 т
• Размер столa: 4 330 мм x 550 мм x 800 мм
• Ход заднего упора: 1 000 мм
• Скорость подачи по оси X: 2 280 мм/мин
• Передние опорные рычаги: 4 позиции, длина 1 000 мм
• Возможности резки (450 N/mm²): до 8 мм; (700 N/mm²): до 5 мм
• Мощность главного привода: 11 кВт
• Объем гидробака: 300 л
• Габариты (Д x Ш x В): 4,65 м x 1,90 м x 1,76 м
• Масса: 9 700 кг

Рекомендуемые применения

• Серийная резка листов на производственных участках и линиях
• Подготовка материала, требующая точного позиционирования упора и повторяемости
