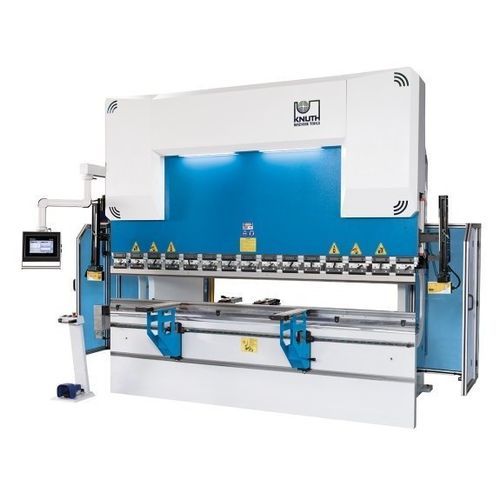

Гидравлический листогибочный пресс AHK V 37220 CNC

ЧПУсверхточный

Описание
AHK V 37220 CNC — гидравлический гибочный пресс с ЧПУ, усилие гиба 220 т и длина гибки 3 700 мм. Аппарат оснащён графическим сенсорным пультом DELEM для эффективного многососевого программирования и поддерживает модульные варианты заднего упора и электромоторный бомбинг для серийного производства.

Ключевые преимущества

• 220 т усилие и длина гибки 3 700 мм
• Графическая CNC-система управления DELEM
• Лазерно-оптическая система безопасности AKAS в зоне инструмента
• Моторный бомбинг и модульные варианты заднего упора
• Станина из стали, обработанная на CNC-центрах

Рабочая зона
Глубина горловины: 410 mm
Ход: 265 mm
Поле открывания: 480 mm
Ширина столa: 110 mm
Высота стола: 900 mm

Перемещения
Ход по оси X: 750 mm

Подача / скорости
Скорость гибки: 9 mm/s
Быстрая подача: 150 mm/s
Скорость возврата: 140 mm/s
Скорость подачи по оси X: 600 mm/s

Привод
Номинальная мощность главного привода: 22 kW

Габариты и масса
Объём гидравлического бака: 230 l
Габариты (Д x Ш x В): 5 m x 2,7 m x 2,85 m
Масса: 14.000 kg

Станина

• Каркас из сертифицированной стали, обработанный на CNC-центрах для обеспечения жёсткости и точности
• Сварная, снятая напряжённость конструкция с обработанными монтажными поверхностями
• Детали, испытывающие растяжение, с увеличенными радиусами для снижения риска трещин при сварке
• Верхняя балка с возможностью предварительной натяжки для минимизации деформаций
• Держатель измерительной системы компенсирует деформации при максимальных нагрузках для поддержания точности
• Направляющие, подшипники поршней и уплотнения рассчитаны на оптимальное восприятие вертикальных нагрузок и длительный срок службы

Особенности рабочей зоны

• Большой вылет, длинный ход и узкий стол обеспечивают свободное пространство для сложных операций гибки

Бомбирование (опция)

• Моторизированное бомбирование нижней плиты обеспечивает равномерные результаты гибки по всей длине при обработке толстых листов

Гидросистема

• Гидроцилиндры разработаны и обработаны под требования машины собственными силами
• Поршни из кованой стали закалены, отшлифованы и хромированы
• Гидроблоки и клапаны от известных производителей для длительной надёжности
• Предохранительные клапаны защищают систему при перегрузках

Задний упор

• Прочная конструкция с низкими требованиями к обслуживанию
• Упорные пальцы быстро регулируются с передней стороны станка специальным инструментом

Передние опорные консоли

• Опорные консоли перемещаются по линейным направляющим и фиксируются в положении
• Рейковая фиксация обеспечивает быстрое вертикальное позиционирование
• Промышленные щётки облегчают обработку и защищают поверхность листа

Гибочный инструмент

• Европейские держатели Promecam обеспечивают широкий выбор инструментов
• Инструменты закалены и отшлифованы для точной настройки

Безопасность и производительность

• Лазерная система безопасности AKAS контролирует зону инструмента без ограничения функционала
• Концепция безопасности соответствует актуальным директивам CE
• Задняя световая штора и прочные боковые ограждения защищают рабочую зону

Стандартное оснащение (выборочно)

• DELEM DA-53T 2D сенсорное управление (CNC 4 оси, цветной сенсорный экран)
• Задний упор по X с линейной направляющей и шарико-винтовой передачей
• Моторный бомбинг
• Быстрое крепление верхнего инструмента
• AKAS лазерно-оптическая система безопасности
• Световой барьер
• Европейская система крепления инструментов
• Верхний инструмент EUROPEAN TYPE (сегментированный 835 mm)
• Нижний инструмент EUROPEAN TYPE 4V H: 60x60 mm
• Педаль с аварийной остановкой
• 2 передних подвижных опорных консоли
• 2 регулируемых по высоте пальца заднего упора
• Режим ECO энергосбережения
• Руководство по эксплуатации

Опциональное оборудование (выборочно)

• Система заднего упора для осей X и R
• Задний упор для осей X, R, Z1, Z2 для длин до 3.700 mm
• Удлинение заднего упора по оси X
• Дополнительные пальцы заднего упора
• Дополнительные опорные консоли
• Кондиционирование для электрического шкафа
• DELEM DA58 2D TX (4 оси) add-on
• Обновления DELEM DA66T / DA69T 3D (до 7 осей)
• PressMax DRM EcoPower опция
• Апгрейд верхнего инструмента H=67,6 mm → H=105 mm (для 3.700 mm)

Технические характеристики

• Усилие гиба: 220 т
• Длина гибки: 3.700 mm
• Расстояние между стойками: 3.100 mm
• Вылет: 410 mm
• Ход: 265 mm
• Ширина раскрытия: 480 mm
• Ширина стола: 110 mm
• Высота стола: 900 mm
• Ход по оси X: 750 mm
• Скорость гибки: 9 mm/s
• Ускоренный ход: 150 mm/s
• Скорость возврата: 140 mm/s
• Скорость по оси X: 600 mm/s
• Мощность главного привода: 22 kW
• Объём гидробака: 230 l
• Габариты (Д x Ш x В): 5 m x 2,7 m x 2,85 m
• Масса: 14.000 kg
