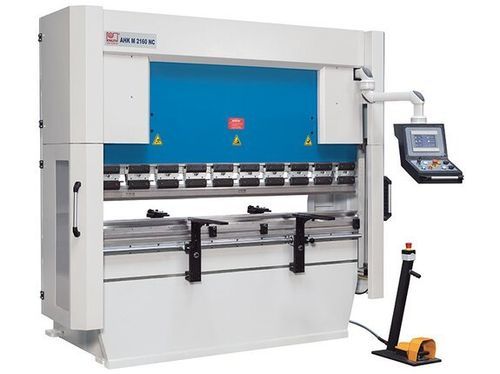

Гидравлический листогибочный пресс AHK M 2160

ЧПУсверхточный

Описание
AHK M 2160 NC — компактный листогибочный пресс с NC, разработанный как экономичная альтернатива полнофункциональным ЧПУ‑листогибам. Подходит для производства повторяющихся деталей и профилей, где важны быстрая переналадка и повторяемость. Задний упор (оси X и R) и упоры по глубине позиционируются через сенсорный экран; последовательности гибки можно сохранять в NC‑управлении для полуавтоматического или автоматического режима.

Ключевые особенности

• Сварная стальная рама с устранёнными внутренними напряжениями
• Прямой ввод угла гиба на сенсорном экране
• ЧПУ‑управление с сенсорным HMI
• Моторизованный задний упор с осями X и R
• Европейская сегментированная верхняя пуансонная система (4V)

Рабочая зона (выбранные значения)
Усилие гиба: 60 т
Длина гибки: 2.100 мм
Расстояние между колоннами: 1.700 мм
Глубина горловины: 320 мм
Ход: 160 мм
Высота открытия: 380 мм
Ширина стола: 100 мм

Ходы
Ход по X: 600 мм
Ход по R: 140 мм

Подача
Скорость гибки: 10 мм/с
Скорость быстрого перемещения: 75 мм/с
Скорость возврата: 55 мм/с

Мощность привода
Двигатель главного привода: 7,5 кВт
Двигатель оси X: 0,75 кВт
Двигатель оси R: 0,25 кВт

Размеры и масса
Объём гидробака: 120 л
Габариты Д x Ш x В: 2,45 м x 1,6 м x 2,23 м
Масса: 4 340 кг

Рама станка и верхняя балка

• Высокоточная сварная стальная рама с снятыми внутренними напряжениями, жёсткой балкой и гидроцилиндрами с обеих сторон
• Большой вылет и узкая столешница обеспечивают достаточный зазор для сложных последовательностей гибки

Гидравлика

• Гидравлический агрегат с баком расположен в верхней части рамы для экономии места и повышения жёсткости конструкции
• Торсионный вал соединяет упоры глубины обоих цилиндров для точного позиционирования верхней балки

Передние упорные консоли

• Регулируемые по высоте, прочные опорные консоли облегчают обработку заготовок
• Упорная планка на опорной поверхности помогает выравнивать деталь

Инструмент для гибки

• Держатели Promecam обеспечивают широкую совместимость инструментов
• Ручная система быстрого зажима сокращает время переналадки
• 4‑ручьёвая сегментированная матрица позволяет обрабатывать широкий спектр заготовок

Безопасность и производительность

• Концепция безопасности в соответствии с действующими европейскими требованиями
• Световые завесы защищают рабочую зону

Управление
Управление осуществляется через понятный сенсорный экран, отображающий все функции. Оператор может вводить требуемый угол гиба напрямую. На основании толщины листа и сохранённых данных о инструменте ЧПУ автоматически вычисляет позицию упора глубины, что ускоряет наладку и обеспечивает воспроизводимую точность. Доступны три режима работы: ручной, полуавтоматический и автоматический. В ручном режиме оси позиционируются моторно и значения отображаются на экране. В полуавтоматическом режиме управляющая система перемещает оси по введённым значениям. В автоматическом режиме выполняются ранее запрограммированные последовательности гибки. Во внутренней памяти можно сохранить до 500 наборов данных; поддерживается резервное копирование и импорт/экспорт программ через USB или сетевое подключение на пульте управления.

Задний упор

• NC‑управляемый задний упор обеспечивает стабильное и повторяемое позиционирование
• Линейные направляющие и крупногабаритные шариковые винты с предварительным натягом — прочные и малотребовательные в обслуживании
• Моторизованная R‑ось упрощает точную настройку высоты упора
• Боковое позиционирование упорных пальцев выполняется на двойной плавной линейной направляющей

Технические характеристики

• Модель: AHK M 2160 NC
• Усилие гиба: 60 т
• Длина гибки: 2.100 мм
• Расстояние между колоннами: 1.700 мм
• Глубина горловины: 320 мм
• Ход: 160 мм
• Высота открытия: 380 мм
• Ширина стола: 100 мм
• Ход X: 600 мм
• Ход R: 140 мм
• Скорость гибки: 10 мм/с
• Скорость быстрого перемещения: 75 мм/с
• Скорость возврата: 55 мм/с
• Электродвигатель главного привода: 7,5 кВт
• Электродвигатель X: 0,75 кВт
• Электродвигатель R: 0,25 кВт
• Гидробак: 120 л
• Габариты Д x Ш x В: 2,45 м x 1,6 м x 2,23 м
• Масса: 4 340 кг
