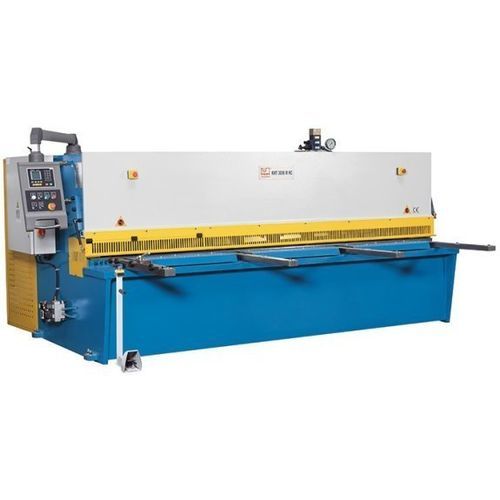

Гидравлические ножницы KHT 4010 M NC

для листового металлагильотинного типаколебаний

Обзор
KHT 4010 M NC — гидравлические листовые ножницы с маятниковой (свинг) конструкцией, обеспечивающей прямые резы с минимальной скруткой. Оснащены ЧУ ESTUN E21 для точного позиционирования заднего упора и рассчитаны на промышленное производство.

Основные особенности

• ЧПУ ESTUN E21 для точного позиционирования заднего упора
• Задний упор с преднагруженными шарико-винтовыми передачами
• Пневматическое устройство прижима для тонких листов
• Верхние и нижние ножи подходят для нержавеющей стали
• Регулируемый угловой упор и проекция линии реза (тень)

Рабочая зона (технические данные)
Длина обработки: 4.000 мм
Вылет: 150 мм
Угол реза: 1,5°
Ходов в минуту: 8 H/min
Позиции прижима: 15
Сила прижима: 36 т
Размеры стола: 4.330 мм x 550 мм x 800 мм

Задний упор (технические данные)
Ход заднего упора: 1.000 мм
Скорость подачи по оси X: 2.280 мм/мин

Передние опорные консоли (технические данные)
Количество опорных консолей: 4 позиции
Длина консолей: 1.000 мм

Режущие возможности (технические данные)
Толщина листа (макс.) — 450 N/mm²: 10 мм
Толщина листа (мин.) — 400 N/mm²: 1 мм
Толщина листа (макс.) — 700 N/mm²: 6 мм
Толщина листа (мин.) — 700 N/mm²: 1 мм

Привод и гидравлика (технические данные)
Мощность главного привода: 15 кВт
Объем бака гидравлики: 300 л

Габариты и масса
Габариты (Д x Ш x В): 4,65 м x 1,9 м x 1,76 м
Масса: 10.000 кг

Каркас машины

• Рама из напряженно-ослабленного сварного стального каркаса, маятниковая конструкция восстанавливает зазор между ножами после каждого реза.
• Конструкция снижает скручивание, улучшает отделение раскроенных деталей и увеличивает ресурс ножей.

Поддержка материала

• Большой рабочий стол с шариковыми роликами и жёстким регулируемым угловым упором для быстрой и надёжной ориентации заготовок.
• Длинные прочные опорные кронштейны для удержания больших листов.

Гидравлика

• Надёжная, малообслуживаемая гидравлическая система, рассчитанная на промышленную эксплуатацию.
• Гидравлически регулируемые прижимы фиксируют лист близко к линии реза во время операции.

Система заднего упора

• Прочный задний упор с защищёнными преднагруженными шарико-винтовыми парами для интенсивного производства.
• Позиционирование по ЧУ ESTUN E21 для одиночных и программных циклов.

Оборудование

• Мобильный педальный блок с аварийным выключателем
• Проекция линии реза (теневой график) для точной разметки
• Ножи для нержавеющей стали; возможна поставка дополнительных комплектов ножей

Безопасность

• Сплошная защита пальцев, откидываемая до 1.000 мм для улучшенной видимости
• Световая завеса сзади и соответствие современным требованиям ЕС по безопасности

Технические характеристики

• Модель: KHT 4010 M NC
• Марка: KNUTH
• Длина реза: 4.000 мм
• Ход заднего упора: 1.000 мм (преднагруженные ШВП)
• Вылет: 150 мм
• Угол реза: 1,5°
• Ходов в минуту: 8 H/min
• Позиции прижима: 15 (36 т)
• Скорость подачи X: 2.280 мм/мин
• Размеры стола: 4.330 x 550 x 800 мм
• Режущая способность: до 10 мм @450 N/mm²; до 6 мм @700 N/mm² (мин 1 мм)
• Мощность двигателя: 15 кВт
• Гидравлический бак: 300 л
• Габариты: 4,65 м x 1,9 м x 1,76 м
• Масса: 10.000 кг
