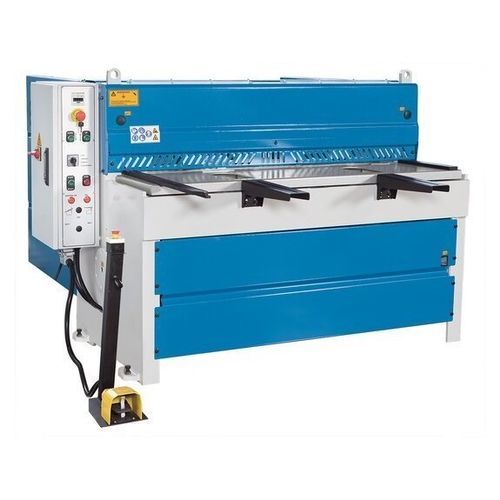

Электрический ножницы KMT M 2003

для листового металлагильотинного типамеханизированный

Краткое описание
KMT M 2003 — моторизованная гильотинная ножница для промышленной резки листового металла, оснащенная кулисной направляющей и ручным задним упором.

Основные преимущества

• Полностью сварная тяжелая стальная конструкция с кулисной направляющей
• Ножи для нержавеющей стали в стандартной комплектации
• Верхние ножи переворачиваемые, нижние — с несколькими режущими кромками
• Ручной задний упор с индикатором хода (750 мм)
• Рабочая зона защищена световой завесой

Станина и приводная система

• Очень прочная, полностью сварная стальная станина с кулисной направляющей для ножевой балки обеспечивает чистые и точные резы
• Специальные ножи для нержавеющей стали входят в стандартную комплектацию
• Верхние ножи двусторонние; нижние ножи имеют четыре режущие кромки
• Непрерывный прижимной элемент фиксирует лист перед линией реза

Опора заготовки

• Жесткий боковой упор для точного выравнивания листа относительно линии реза
• Прочные опорные кронштейны (2 позиции, 450 мм) для надежной фиксации больших листов
• Широкий опорный стол облегчает обработку заготовок

Эргономика

• Яркое светодиодное освещение линии реза создает четкую тень на разметке
• Конструкция кожуха обеспечивает вертикальный обзор сверху для точного выравнивания
• Встроенный счетчик резов
• Удобный доступ ко всем точкам смазки и регулировочным винтам для обслуживания

Задний упор

• Позиционирование заднего упора вручную с помощью маховика
• Аналоговая линейная шкала для точной установки и сокращения простоя
• Зона заднего упора доступна и защищена световой завесой

Комплектация

• Ручной задний упор 750 мм
• Счетчик резов
• Освещение линии реза и теневая подсветка
• Ограждения для защиты пальцев
• Задние защитные кожухи с фотодатчиком
• Нижний нож с 2 рабочими кромками и верхний нож с 4 рабочими кромками
• Педаль с аварийным выключателем
• Упор с T-образным пазом, упор и линейка
• Передние прижимные рычаги (прямоугольного типа)
• Эксплуатационная документация

Опционально

• Пневматическая система поддержки листа с возвратом к заднему упору
• NC-управление задним упором (750 мм BRL)
• NC-управление задним упором (1000 мм BRL)
• Дополнительный комплект ножей для длины реза 2000 мм
• Устройство угловой резки 0–180°

Технические характеристики (таблица)
Рабочая зона
Длина обработки: 2 060 мм
Угол реза: 1,3°
Высота рабочего стола: 810 мм
Глубина рабочего стола: 390 мм
Количество опорных кронштейнов: 2 позиции
Длина опорных кронштейнов: 450 мм
Ходов в минуту: 35 H/min

Задний упор
Ход заднего упора: 750 мм

Режущие характеристики
Толщина листа (мин.) — 450 N/mm²: 0,25 мм
Толщина листа (макс.) — 450 N/mm²: 3 мм
Толщина листа (макс.) — 700 N/mm²: 1,5 мм

Мощность привода
Мощность главного привода: 4 кВт

Габариты и вес
Габариты (Д x Ш x В): 2,65 м x 2,10 м x 1,26 м
Масса: 1 750 кг

Характеристики / технические спецификации

• Модель: KMT M 2003
• Тип: моторизованная гильотинная ножница с кулисным механизмом
• Длина обработки: 2 060 мм
• Угол реза: 1,3°
• Высота рабочего стола: 810 мм
• Глубина рабочего стола: 390 мм
• Опорные кронштейны: 2 позиции, 450 мм
• Ходы: 35 H/min
• Задний упор: 750 мм (ручной)
• Режущая способность: до 3 мм при 450 N/mm²; до 1,5 мм при 700 N/mm²
• Мощность главного привода: 4 кВт
• Габариты: 2,65 м x 2,10 м x 1,26 м
• Масса: 1 750 кг
