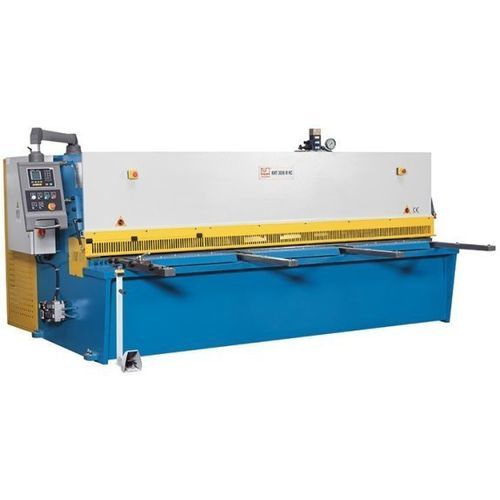

Гидравлические ножницы KHT 2006 M NC

для листового металлагильотинного типаколебаний

Обзор
Гидравлические листовые ножницы KHT 2006 M NC выполнены по схеме колебательной (swing‑beam) траверсы и обеспечивают прямые, надежные резы. Траверса направляется в поворотном подшипнике, закрепленном в корпусе станка, что исключает закусывание верхнего и нижнего ножа. Прочный задний упор позиционируется с помощью ЧПУ ESTUN E21.

Основные характеристики

• ЧПУ ESTUN E21 для точного позиционирования
• Задний упор со шпинтелями на шариковых винтах с предварительным натягом
• Пневматическое устройство подъема листа
• Ножи подходят для обработки нержавеющей стали
• Регулируемый угловой упор

Рабочая зона (технические данные)
Рабочая длина: 2000 мм
Рабочая длина (глубина вложения 750 мм): 1900 мм
Вылет (глубина горла): 150 мм
Угол реза: 1,5°
Ходов в минуту: 20 ход/мин
Прижимы: 9 позиций
Сила прижима: 14 т
Размеры стола: 2270 мм x 400 мм x 800 мм

Задний упор
Задний упор: 1000 мм
Скорость подачи по оси X: 2280 мм/мин

Передние опорные рычаги
Количество опорных рычагов: 3 позиции
Длина рычагов: 1000 мм

Режущие характеристики
Толщина листа (макс.) – 450 N/mm²: 6 мм
Толщина листа (мин.) – 400 N/mm²: 0,6 мм
Толщина листа (макс.) – 700 N/mm²: 4 мм
Толщина листа (мин.) – 700 N/mm²: 0,6 мм

Мощность привода
Мощность главного привода: 7,5 кВт
Объем бака гидросистемы: 190 л

Размеры и масса
Габариты (Д x Ш x В): 2,5 м x 2,15 м x 1,9 м
Масса: 4 500 кг

Детали продукта

• Рама станка: Тяжелая сварная стальная конструкция с отпуском напряжений, выполненная по схеме колебательной траверсы. Траверса движется маховым движением, после реза расстояние между верхним и нижним ножом восстанавливается автоматически — это снижает скручивание, упрощает освобождение раскроенных деталей и увеличивает срок службы ножей.
• Опора заготовки: Большой рабочий стол с роликовыми шариками и жестким регулируемым угловым упором обеспечивает простоту работы и надежное ориентирование листа. Длинные прочные опорные кронштейны надежно удерживают крупные листы.
• Гидравлика: Надежная, неприхотливая в обслуживании гидросистема. Регулируемые гидравлические прижимы фиксируют лист близко к линии реза во время операции.
• Задний упор: Прочный задний упор, пригодный для интенсивного производства; шарико‑винтовые пары установлены в защитном корпусе.
• Комплектация: ЧПУ ESTUN E21 для точного позиционирования в одиночных резах и при программной работе; мобильная педаль с аварийным стопом; отображение линии реза в виде тени; ножи подходят для нержавеющей стали.
• Безопасность: Сплошной предохранительный щит с откидным секционным элементом (до 1000 мм) для улучшенного обзора линии реза; концепция безопасности соответствует требованиям CE; световая завеса защищает заднюю рабочую зону.

Технические характеристики

• Модель: KHT 2006 M NC
• Рабочая длина: 2000 мм
• Глубина горла: 150 мм
• Угол реза: 1,5°
• Ходов: 20 ход/мин
• Сила прижима: 14 т
• Размеры стола: 2270 x 400 x 800 мм
• Задний упор: 1000 мм
• Скорость подачи по X: 2280 мм/мин
• Опорные рычаги: 3 позиции, длина 1000 мм
• Режущие способности: до 6 мм @450 N/mm²; до 4 мм @700 N/mm²; мин. толщина 0,6 мм
• Главный двигатель: 7,5 кВт
• Объем гидробака: 190 л
• Габариты (Д x Ш x В): 2,5 м x 2,15 м x 1,9 м
• Масса: 4 500 кг
