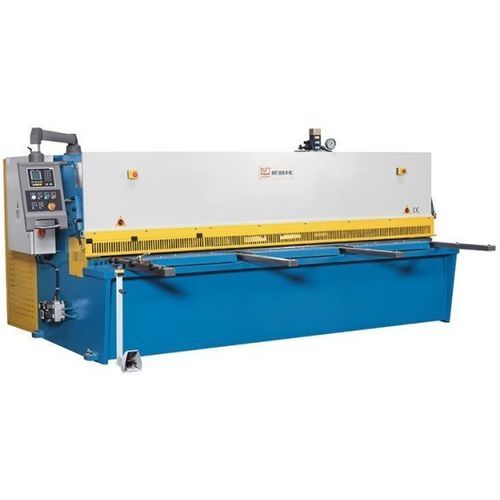

Гидравлические ножницы KHT 4012 M NC

для листового металлагильотинного типаколебаний

Обзор
KHT 4012 M NC — гидравлические гильотинные ножницы с качающейся балкой. Ножевая балка направляется в опоре-повороте, закреплённой в станине, что обеспечивает прямые резы и исключает заедание верхнего и нижнего ножей. ЧПУ ESTUN E21 обеспечивает точное позиционирование заднего упора.

Основные преимущества

• Управление ESTUN E21 NC для точного позиционирования
• Задний упор с предварительно нагруженными шарико-винтовыми передачами
• Пневматическое удержание листа для тонких материалов
• Ножи пригодны для нержавеющей стали
• Регулируемый угловой упор и рабочий стол с шариковыми роликами

Стандартное оснащение

• ЧПУ ESTUN E21S (до 40 программ / 25 шагов; втягивание при резке; автоматический возврат; защита при отключении питания)
• Пневматическая опора листа для тонкого материала
• Управляемый задний упор для одиночных и серийных резов
• Контурная (теневая) линия для точного совмещения разметки
• Передние опорные руки (4 позиции, длина 1 000 мм для рабочей длины 4 000 мм)
• Мобильная ножная педаль с аварийной остановкой
• Ручная регулировка зазора реза
• Защитная планка по всей длине с откидывающимся участком для обзора линии реза
• Световой барьер сзади для защиты задней рабочей зоны
• Стандартные верхние и нижние ножи, пригодные для нержавеющей стали
• Инструменты и руководство по эксплуатации

Опции

• Охладитель гидравлического масла (рекомендуется для серийного производства / высоких температур)
• Дополнительный комплект ножей (набор для нержавеющей стали)
• Система автоматической центральной смазки

Рама машины

• Массивная сварная стальная рама с устранёнными напряжениями, конструкция с качающейся балкой
• Ножевая балка совершает колебательное движение и восстанавливает зазор между ножами после каждого реза
• Преимущества: минимальное скручивание при резе, надёжное освобождение заготовки, увеличенный срок службы ножей, простая регулировка зазора

Опора материала

• Большой рабочий стол с шариковыми роликами и жёстким регулируемым угловым упором для точного выравнивания листа
• Длинные прочные опорные кронштейны для надёжной поддержки крупных листов

Гидравлика

• Надёжная, малообслуживаемая гидравлическая система, удобная в обслуживании
• Гидравлически регулируемые прижимы фиксируют лист у линии реза во время реза

Задний упор

• Прочный задний упор, пригодный для тяжёлых производственных условий
• Предварительно загруженные шарико-винтовые передачи в защитном кожухе; ход упора: 1 000 мм; скорость подачи по оси X: 2 280 мм/мин

Оснащение / Управление

• ЧПУ ESTUN E21 для точного позиционирования (одиночные резы и программные циклы)
• Мобильная педаль с аварийной остановкой
• Теневая линия для точной подгонки линии реза
• Верхние и нижние ножи подходят для нержавеющей стали

Безопасность

• Защитная планка по всей длине с откидывающимся участком (откидывается до 1 000 мм) для обзора линии реза
• Световой барьер сзади защищает заднюю рабочую зону
• Функции безопасности соответствуют европейским требованиям (CE)

Технические характеристики

• Модель: KHT 4012 M NC
• Длина обработки: 4 000 мм
• Вылет: 150 мм
• Угол реза: 1,5°
• Ходов в минуту: 10 H/min
• Прижимы: 14 позиций, усилие 44 т
• Размер стола: 4 375 мм x 520 мм x 860 мм
• Ход заднего упора: 1 000 мм; скорость по оси X: 2 280 мм/мин
• Передние опорные кронштейны: 4 позиции; длина кронштейнов: 1 000 мм
• Режущая способность (450 N/mm² max): 12 мм; (400 N/mm² min): 1,2 мм
• Режущая способность (700 N/mm² max): 8 мм; (700 N/mm² min): 1,2 мм
• Главный привод: 18,5 кВт
• Объём гидробака: 400 л
• Габариты (Д x Ш x В): 4,73 м x 2 м x 2,04 м
• Масса: 13 200 кг
