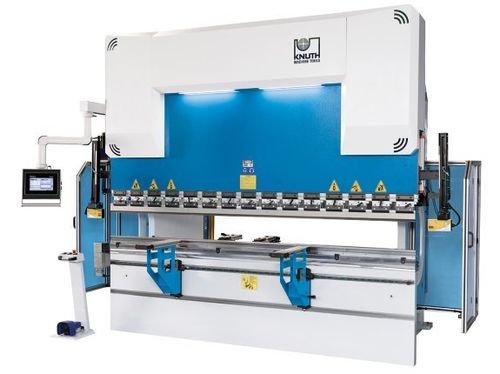

Гидравлический листогибочный пресс AHK V 30320 CNC

ЧПУсверхточный

Описание
AHK V 30320 CNC — листогибочный пресс с ЧПУ, номинальной нагрузкой 320 т и длиной гиба 3 100 мм, предназначенный для промышленных операций и серийного производства деталей из листового металла. Оснащён графической сенсорной панелью DELEM для эффективного CNC‑программирования и управления несколькими осями.

Основные преимущества

• 320 т усилия и длина гиба 3 100 мм
• Графическая сенсорная система DELEM для управления многими осями
• Прочный сварной стальной каркас, механическая обработка на современных CNC‑центрах
• Европейская система крепления Promecam; закалённые и шлифованные инструменты
• Оптико‑лазерная система безопасности AKAS на инструменте

Станина

• Рама из сертифицированной стали, сварная конструкция без внутренних напряжений, точная обработка монтажных поверхностей
• Верхняя балка большого сечения, предварительно напряжённая для снижения деформации
• Компоненты на растяжение имеют большие радиусы для уменьшения риска трещин в сварных швах
• Направляющие, подшипники поршней и уплотнения рассчитаны на длительный срок службы

Рабочая зона

• Большой вылет, длинный ход и узкий стол для удобства выполнения сложных последовательностей гибки

Бомбирование (в зависимости от модели)

• Опциональный моторизованный механизм бомбирования для обеспечения равномерного результата гибки по всей длине, особенно при обработке толстых листов

Гидравлическая система

• Гидроцилиндры специально разработаны для данной машины, с внутренней обработкой и шлифовкой
• Поршни из кованой стали, закалённые, шлифованные и хромированные
• Гидравлический блок и клапаны от известных производителей; предохранительные клапаны защищают от перегрузок

Задний упор

• Прочная конструкция, простое обслуживание; упорные пальцы быстро регулируются с передней стороны

Передние опорные консоли

• Жёсткие опорные консоли на линейных направляющих, фиксируемые в положении; зубчатая рейка для быстрого вертикального позиционирования; промышленные щётки для защиты поверхности листа

Гибочные инструменты

• Держатели Promecam (европейский стандарт) совместимы с широким набором инструментов; инструменты закалены и отшлифованы для точной установки

Безопасность и производительность

• AKAS лазерная система безопасности на инструменте без ограничения функциональности
• Безопасность соответствует действующим требованиям CE; задняя световая завеса и прочные боковые ограждения защищают рабочую зону

Стандартная комплектация (фрагмент)

• Система управления DELEM DA‑53T 4 оси (сенсорный экран 10,1")
• Задний упор по оси X с линейной направляющей и шарико‑винтовой передачей
• Моторное бомбирование, быстрое зажимание верхней полуформы, европейская система крепления инструментов
• AKAS лазерная система безопасности, фотоэлектрический барьер, ножная педаль с аварийным выключателем
• 2 передних подвижных опорных консоли; 2 пальца заднего упора регулируемые по высоте; ECO‑режим

Опции (фрагмент)

• Системы заднего упора для осей X, R, Z1, Z2 до 3 700 мм
• Дополнительные пальцы упора, дополнительные опорные консоли, кондиционирование электрического шкафа
• Обновления DELEM (DA58/DA66T/DA69T), PressMax DRM EcoPower, увеличение высоты верхней полуформы

Техническая документация / Брошюра
Доступна техническая документация для этой модели (каталог / datasheet).

Технические характеристики

• Усилие гиба: 320 т
• Длина гиба: 3 100 мм
• Расстояние между колоннами: 2 600 мм
• Вылет: 410 мм
• Ход: 265 мм
• Открытие: 480 мм
• Ширина стола: 110 мм
• Высота стола: 920 мм
• Ход по оси X: 750 мм
• Скорость гибки: 8 мм/с
• Скорость быстрой подачи: 140 мм/с
• Скорость возврата: 130 мм/с
• Скорость подачи по X: 600 мм/с
• Мощность главного привода: 30 кВт
• Объём гидравлического бака: 350 л
• Габариты (Д x Ш x В): 4,1 м x 2,75 м x 3 м
• Вес: 15 600 кг
