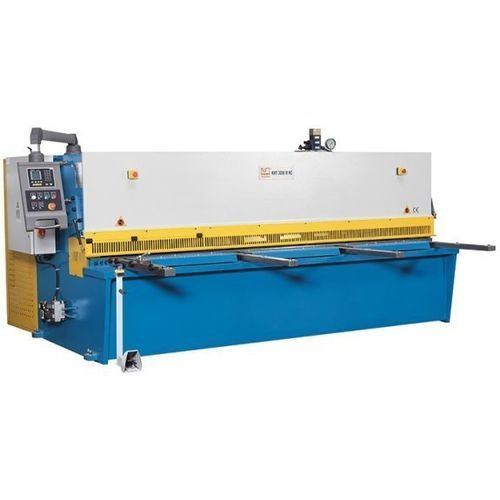

Гидравлические ножницы KHT 4006 M NC

для листового металлагильотинного типаколебаний

Общее описание
KHT 4006 M NC — гидравлические гильотинные ножницы с колебательной балкой. Ножевая траверса перемещается в опоре‑повороте, закреплённой в корпусе, что обеспечивает прямой рез и исключает заклинивание верхнего/нижнего ножа. Задний упор позиционируется с помощью ЧПУ ESTUN E21 с высокой точностью.

Основные преимущества

• Числовое управление ESTUN E21 NC для точного позиционирования заднего упора
• Задний упор с предварительно натянутыми шарико‑винтовыми парами
• Пневматическое устройство подъёма листа
• Режущие кромки пригодны для нержавеющей стали
• Регулируемый угловой упор и длинные передние опорные консоли

Рама станка

• Напряженно‑снятая сварная стальная конструкция в исполнении с колебательной балкой для снижения скручивания при резе
• Ножевая траверса движется по дуге, восстанавливая зазор между ножами после каждого реза
• Преимущества: надёжная выбивка заготовок, стабильное качество реза, упрощённая регулировка зазора ножей

Опора заготовки

• Большой рабочий стол с шариковыми роликами для удобства перемещения и выравнивания листа
• Жёсткий регулируемый угловой упор и четыре передние опорные консоли по 1 000 мм

Гидравлическая система

• Надёжная, малообслуживаемая гидравлика с удобным доступом для сервиса
• Гидравлически регулируемые прижимы фиксируют лист близко к линии реза

Задний упор

• Прочный задний упор, рассчитанный на производственные условия
• Преднагруженные шарико‑винтовые пары в защитном кожухе; скорость подачи по X: 2 280 мм/мин

Комплектация

• Управление ESTUN E21 NC для одиночных резов и программных циклов
• Мобильный ножной пульт с аварийным остановом
• Контурная индикация линии реза (тень‑граф)
• Верхние и нижние ножи, пригодные для нержавеющей стали

Безопасность

• Непрерывная ограждающая планка с откидывающимся участком для обзора линии реза (откидывается до 1 000 мм)
• Световой барьер сзади для защиты задней рабочей зоны
• Функции безопасности соответствуют действующим требованиям CE

Технические характеристики

• Модель: KHT 4006 M NC
• Управление: ESTUN E21 NC
• Длина обработки: 4 000 мм
• Вынос (глубина): 150 мм
• Угол реза: 1,5°
• Ходы: 12 H/min
• Прижимы: 16 позиций, усилие 24,5 т
• Размер стола: 4 330 мм x 500 мм x 800 мм
• Ход заднего упора: 1 000 мм (подача X: 2 280 мм/мин)
• Передние опорные консоли: 4 позиции, длина 1 000 мм
• Режущая способность: до 6 мм @ 450 N/mm²; до 4 мм @ 700 N/mm²; мин. толщина 0,6 мм
• Главный двигатель: 7,5 кВт
• Объем гидробака: 250 л
• Габариты (Д x Ш x В): 4,63 м x 1,85 м x 1,7 м
• Масса: 8 600 кг
