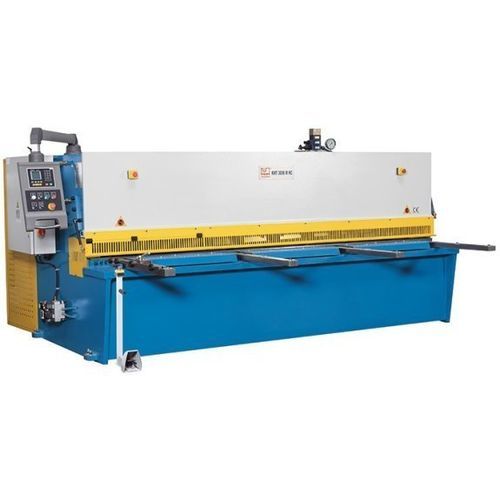

Гидравлические ножницы KHT 2506 M NC

для листового металлагильотинного типаколебаний

Краткое описание
KHT 2506 M NC — гидравлические гильотинные листовые ножницы со свинговой (колебательной) балкой. Балка режущего узла направляется в поворотном подшипнике, закрепленном в станине, что обеспечивает прямые резы и исключает заедание верхнего и нижнего ножей. Прочный задний упор позиционируется точно с помощью ЧПУ ESTUN E21.

Основные характеристики

• Управление ESTUN E21 NC для точного позиционирования
• Задний упор на преднагруженных шарико‑винтовых парах
• Пневматическое устройство подъёма/удержания листа
• Ножи подходят для обработки нержавеющей стали
• Регулируемый угловой упор и длинные опорные кронштейны

Каркас машины

• Станина — сварная конструкция из стали с устранёнными внутренними напряжениями, конструкция со свинговой балкой.
• Режущая балка совершает колебательное движение и восстанавливает зазор между ножами после каждого реза, что минимизирует скручивание.
• Преимущества: надёжное освобождение заготовок, увеличенный срок службы ножей, простая регулировка зазора.

Поддержка материала

• Большой рабочий стол с шариковыми роликами для плавной подачи материала.
• Жёсткий регулируемый угловой упор для точного выравнивания листа.
• Длинные и прочные передние опорные кронштейны (3 позиции, 1 000 мм) для больших листов.

Гидравлика

• Надёжная, малотребовательная в обслуживании гидросистема, удобная для сервисного обслуживания.
• Гидравлически регулируемые прижимающие устройства фиксируют лист близко к линии реза в процессе работы.

Задний упор

• Прочный задний упор, рассчитанный на тяжёлые производственные условия.
• Преднагруженные шарико‑винтовые пары установлены в защитном кожухе для долговечности и точности; скорость подачи по оси X: 2 280 mm/min.

Комплектация

• Удобное в управлении ЧПУ ESTUN E21 для одиночных резов и программных циклов.
• Мобильный ножной переключатель с аварийным стопом.
• Индикатор линии реза (shadow light) для точной визуальной подстановки.
• Стандартные ножи с 4 режущими кромками, пригодные для нержавеющей стали.

Безопасность

• Предохранительная панель по всей длине, откидываемая на 1 000 мм для улучшения обзора линии реза.
• Задняя световая защита рабочей зоны; концепция безопасности соответствует действующим европейским требованиям (CE).

Стандартная комплектация (основное)

• ЧПУ ESTUN E21S
• Пневматическое устройство для поддержания листа
• Управляемый задний упор (NC)
• Индикатор линии реза (shadow light)
• Передние опорные кронштейны (3 позиции, 1 000 мм)
• Педаль с аварийным выключателем
• Ручная регулировка зазора резки
• Полноразмерная предохранительная планка с откидывающейся секцией
• Система безопасности для задней рабочей области (световой барьер)
• Стандартные ножи для нержавеющей стали (4 режущих кромки)
• Регулируемый угловой упор; инструменты и руководство по эксплуатации

Технические характеристики

• Модель: KHT 2506 M NC
• Длина обработки: 2 500 мм
• Вылет: 150 мм
• Угол реза: 1,5°
• Ходов в минуту: 18 H/min
• Прижимы: 10 шт.; усилие прижима: 15 т
• Размер рабочего стола: 2 820 мм x 400 мм x 800 мм
• Задний упор: 1 000 мм; скорость подачи по X: 2 280 мм/мин
• Передние опорные кронштейны: 3 позиции, длина 1 000 мм
• Режущая способность: при 450 N/mm² макс 6 мм; при 700 N/mm² макс 4 мм; мин 0,6 мм
• Мощность главного привода: 7,5 кВт
• Объём гидробака: 190 л
• Габариты (Д x Ш x В): 3,13 м x 1,53 м x 1,6 м
• Вес: 5 000 кг
