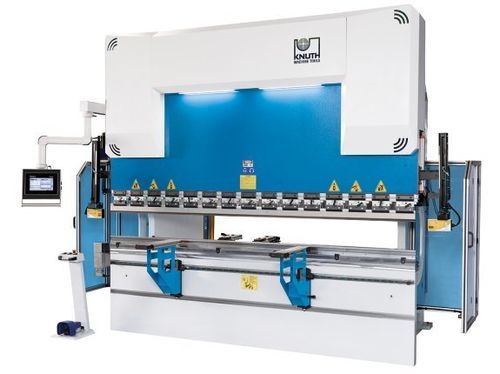

Гидравлический листогибочный пресс AHK V 30220 CNC

ЧПУсверхточный

Описание Листогибочный пресс AHK V 30220 CNC предназначен для промышленной гибки в соответствии с европейскими стандартами. Машина оснащена графической сенсорной системой управления DELEM для CNC-программирования и контроля процесса, может быть оснащена различными вариантами заднего упора в зависимости от производственных задач.

Основные преимущества

• Рама и комплектующие, обработанные с высокой точностью
• Графическая сенсорная панель DELEM (DA-53T)
• Лазерная оптическая система безопасности у инструмента (AKAS)
• Опциональная моторная бомбировка нижней плиты для равномерной гибки толстых листов
• Специально разработанные гидроцилиндры и проверенные гидравлические компоненты

Рама машины

• Рама из сертифицированной стали, обработанная на высокоточном CNC‑оборудовании
• Снятые внутренние напряжения у сварной конструкции и обработанные монтажные поверхности
• Верхняя балка большого сечения, рассчитанная на предварительное натяжение для минимизации деформации
• Держатель измерительной системы компенсирует деформации при максимальных нагрузках
• Направляющие, подшипники и уплотнения рассчитаны для оптимального восприятия вертикальной нагрузки

Рабочая зона

• Большой вылет, длинный ход и узкий стол обеспечивают пространство для сложных операций гибки

Бомбировка (опция)

• Моторизованная бомбировка нижнего стола доступна для обеспечения равномерных результатов гибки по всей длине при обработке толстых листов

Гидравлическая система

• Гидроцилиндры, разработанные специально для данной машины, хонинговка выполняется на предприятии
• Поршни из кованой стали проходят закалку, шлифовку и хромирование
• Гидравлический блок и клапаны от проверенных производителей
• Предохранительные клапаны защищают систему при перегрузках

Задний упор

• Надёжная конструкция с невысокими требованиями к обслуживанию
• Пальцы упора быстро регулируются с передней стороны станка с использованием предохранительного инструмента

Передние опорные кронштейны

• Жёсткие опорные кронштейны на линейных направляющих, фиксируются в требуемом положении
• Реечный механизм для быстрого вертикального позиционирования
• Промышленные щётки облегчают обработку листов и защищают поверхности

Инструменты гибки

• Патроны Promecam совместимы с широким ассортиментом инструментов
• Инструменты подвергнуты закалке и шлифовке для точной настройки

Безопасность и производительность

• Лазерная система безопасности AKAS контролирует зону инструмента без ограничения функционала
• Концепция безопасности соответствует действующим директивам CE
• Задняя световая завеса и прочные боковые ограждения обеспечивают безопасность рабочей зоны

Система управления (DELEM)

• DELEM DA-53T: 10.1" TFT сенсорный экран, до 4 осей (Y1/Y2, X, R) в стандартной комплектации
• Навигация по горячим клавишам, резервное копирование на USB, базы данных инструментов/материалов/продукции
• Продвинутые алгоритмы управления осями, программные функции, опции тандемной и офлайн‑работы

Технические характеристики

• Модель: AHK V 30220 CNC
• Усилие гиба: 220 т
  Длина гибки: 3.100 мм
  Расстояние между колоннами: 2.600 мм
  Вылет (глубина горла): 410 мм
  Ход: 265 мм
  Ширина раскрытия: 480 мм
  Ширина стола: 110 мм
  Высота стола: 900 мм
• Ход по оси X: 750 мм
• Скорость гибки: 9 мм/с
  Скорость быстрой подачи: 150 мм/с
  Скорость возврата: 140 мм/с
  Скорость подачи по X: 600 мм/с
• Мощность главного привода: 22 кВт
• Объём гидравлического бака: 350 л
  Габариты (Д x Ш x В): 4,1 м x 2,6 м x 2,85 м
  Масса: 12 000 кг
