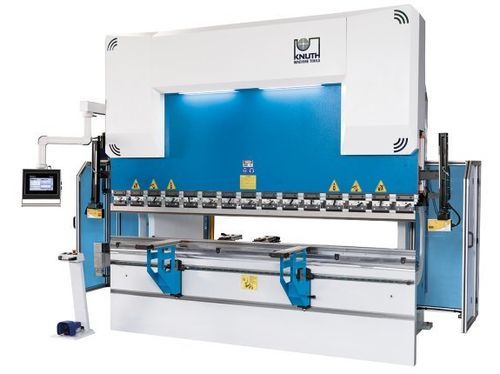

Гидравлический листогибочный пресс AHK V 26100 CNC

ЧПУсверхточный

Описание
Серия AHK V CNC включает листогибочные прессы, соответствующие европейским стандартам для современных гибочных машин. Разработанные с использованием передовых инженерных решений и изготовленные на современных производственных линиях, эти машины обеспечивают точность, надёжность и гибкие варианты конфигурации. Все модели AHK V CNC оснащены графическим сенсорным экраном DELEM для эффективного CNC-программирования и управления процессом гибки. Различные варианты заднего упора позволяют адаптировать машину под разные производственные задачи.

Преимущества

• Высокоточная обработка и сборка
• Высококачественные гидравлические и электрические компоненты
• Графическая сенсорная система управления DELEM
• Лазерно-оптическая система безопасности AKAS в зоне инструмента
• Решения по упрощению наладки и обработки, экономящие время

Рама и конструкция

• Сварная рама из сертифицированной стали, снятие внутренних напряжений и обработка на современных ЧПУ-центрах обеспечивают повышенную жёсткость и точность
• Компоненты, подвергаемые растягивающим нагрузкам, выполнены с большими радиусами для предотвращения трещин сварных швов
• Большая верхняя балка предварительно напряжена и оптимизирована для минимизации деформации
• Крепления измерительной системы компенсируют деформации при максимальных нагрузках, обеспечивая стабильную точность
• Направляющие, подшипники и уплотнения оптимизированы для восприятия вертикальной нагрузки и длительного срока службы

Рабочая зона

• Большая глубина горловины, длинный ход и узкий стол создают достаточно пространства для выполнения сложных последовательностей гибки

Бомбирование нижнего стола (опция)

• Моторизованный механизм бомбирования нижнего стола обеспечивает равномерные результаты гибки по всей длине заготовки при обработке толстых листов

Гидравлическая система

• Гидроцилиндры, разработанные специально для этой машины, изготовлены и отшлифованы внутри предприятия
• Поршни из кованой стали изготовлены внутри предприятия, затем закалены, отшлифованы и хромированы
• Гидравлический блок и клапаны от известных производителей гарантируют долговечную надёжность
• Предохранительные клапаны защищают систему при перегрузке

Задний упор

• Прочная конструкция с низкими требованиями к обслуживанию
• Упорные пальцы быстро регулируются при помощи защитного инструмента с передней стороны станка

Передние опорные кронштейны

• Жёсткие опорные кронштейны перемещаются по линейным направляющим и фиксируются в нужном положении
• Зубчатая рейка обеспечивает быстрое вертикальное позиционирование
• Промышленные щётки упрощают обработку листов и защищают их поверхность

Инструмент и защита

• Европейские держатели инструмента Promecam обеспечивают широкий выбор инструментов
• Инструменты закалены и шлифованы для точной настройки
• Лазерная система безопасности AKAS контролирует зону инструмента без ограничения функциональности
• Световой барьер сзади и прочные боковые кожуха повышают безопасность рабочей зоны; концепция безопасности соответствует директивам CE

Технические характеристики

• Усилие гиба: 100 т
• Длина гибки: 2 600 мм
• Расстояние между колоннами: 2 200 мм
• Глубина горловины: 410 мм
• Ход: 265 мм
• Открытие: 480 мм
• Ширина стола: 110 мм
• Высота стола: 900 мм
• Ход по оси X: 750 мм
• Скорость гибки: 10 мм/с
• Ускоренный ход: 180 мм/с
• Скорость возврата: 130 мм/с
• Скорость подачи по оси X: 600 мм/с
• Мощность главного привода: 11 кВт
• Объём гидравлического бака: 230 л
• Габариты (Д x Ш x В): 3,55 м x 2,5 м x 2,68 м
• Масса: 7.200 кг
