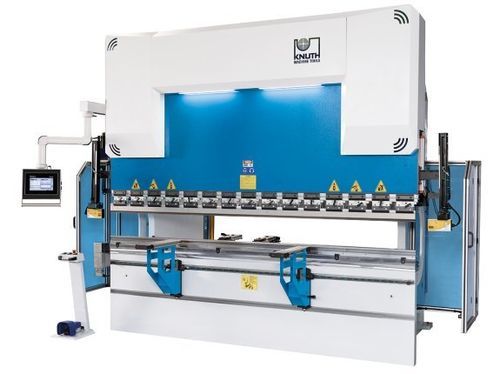

Электрогидравлический листогибочный пресс AHK V 30135 CNC

ЧПУсверхточный

Обзор
Гибочный пресс AHK V 30135 CNC — промышленная ЧПУ-станок по европейским стандартам. Совмещает современную конструкцию, точное изготовление и графический сенсорный пульт DELEM для обеспечения точных и повторяемых операций гибки в мелкосерийном и серийном производстве.

Ключевые особенности

• Высокоточная обработка и прочная стальная рама
• Качественные гидравлические и электрические компоненты
• Графическая сенсорная система управления DELEM
• Оптическая лазерная система безопасности AKAS у инструмента
• Опции: моторизированное бомбирование и различные конфигурации заднего упора

Станина

• Рама из сертифицированной стали, обработанная на высококлассных ЧПУ-станках для обеспечения жёсткости и точности
• Сварная конструкция без внутренних напряжений, крупные радиусы на нагруженных элементах для предотвращения трещин
• Предварительно напряжённая верхняя балка и усиленные крепления измерительной системы для компенсации деформаций под нагрузкой
• Направляющие, подшипники и уплотнения рассчитаны на оптимальную вертикальную нагрузку и длительный срок службы

Рабочая зона

• Большой вылет, длинный ход и узкий стол обеспечивают удобный доступ при сложных операциях гибки

Бомбирование

• Моторизованный механизм бомбирования нижней плиты (опция) обеспечивает равномерные результаты гибки по всей длине, особенно при работе с толстыми листами

Гидравлическая система

• Гидроцилиндры специальной конструкции, изготовленные и доведённые на предприятии
• Кованные поршни, закалённые, шлифованные и хромированные
• Гидроблок и клапаны от известных производителей для долговременной надёжности
• Предохранительные клапаны защищают систему от повреждений при перегрузке

Задний упор

• Прочный, малотребовательный в обслуживании задний упор; пальцы упора быстро настраиваются со стороны передней панели

Передние опорные консоли

• Опорные консоли скользят по линейным направляющим и фиксируются в требуемом положении; рейковый механизм для быстрого вертикального позиционирования
• Промышленные щётки защищают поверхность листа и облегчают обработку

Гибочный инструмент

• Европейский тип крепления Promecam для широкой номенклатуры инструментов
• Инструменты закалены и отшлифованы для точной настройки и повторяемости

Безопасность и производительность

• Лазерная система безопасности AKAS контролирует зону у инструмента без ограничения функциональности
• Концепция безопасности соответствует действующим директивам CE; задняя световая завеса и прочные боковые кожухи защищают рабочую зону

Технические характеристики

• Усилие гиба: 135 т
• Длина гибки: 3.100 мм
• Расстояние между колоннами: 2.600 мм
• Вылет: 410 мм
• Ход плунжера: 265 мм
• Раскрытие: 480 мм
• Ширина стола: 110 мм
• Высота стола: 900 мм
• Ход по оси X: 750 мм
• Скорость гибки: 10 мм/с
• Скорость быстрого хода: 160 мм/с
• Скорость возврата: 130 мм/с
• Скорость подачи по оси X: 600 мм/с
• Мощность главного привода: 15 кВт
• Объём гидробака: 230 л
• Габариты (Д x Ш x В): 4,05 м x 2,55 м x 2,75 м
• Масса: около 9.000 кг
