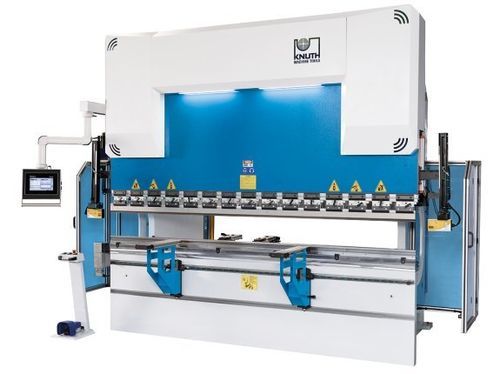

Гидравлический листогибочный пресс AHK V 20060 CNC

ЧПУсверхточный

Описание
Листогибочные прессы AHK V 20060 CNC соответствуют современным европейским стандартам для промышленных гибочных станков. Разработанные с применением передовых конструкторских решений и произведённые на современных производственных линиях, эти машины обеспечивают точность, надёжность и повторяемость. Серия оснащена графическим сенсорным ЧПУ-управлением DELEM для эффективного программирования и полного контроля процесса гибки. Доступны различные опции заднего упора и аксессуары для адаптации под разные производственные задачи.

Ключевые особенности

• Высокое качество мехобработки
• Качественные гидравлические и электронные компоненты
• DELEM сенсорное CNC-управление
• Лазерная оптическая система безопасности AKAS на инструменте
• Детализированные решения, экономящие время в производстве

Конструкция и детали
Рама машины

• Рама из сертифицированной качественной стали для стабильности и точности
• Сварные конструкции прошли снятие напряжений и обработаны на CNC-обрабатывающих центрах
• Нагрузочные детали сконструированы с большими радиусами во избежание трещин в сварных швах
• Верхняя балка крупного сечения с предварительной натяжкой для минимизации деформаций
• Крепления измерительной системы разработаны для компенсации отклонений при максимальной нагрузке
• Направляющие, подшипники и уплотнения рассчитаны на длительный срок службы

Рабочая зона

• Большой вылет, длинный ход и узкий стол для выполнения сложных последовательностей гибки

Бомбировка (опция)

• Электроприводная бомбировка нижнего стола (в зависимости от модели): обеспечивает точные результаты гибки по всей длине, особенно для толстых заготовок

Гидравлическая система

• Гидроцилиндры разработаны индивидуально и изготовлены/хонинговались на предприятии
• Поршни из кованой стали, закалённые, шлифованные и хромированные
• Гидравлический блок и клапаны известных производителей для длительной надёжности
• Предохранительные клапаны защищают систему при перегрузках

Задний упор

• Прочная конструкция, удобная в обслуживании
• Регулируемые упорные пальцы быстро настраиваются спереди с помощью защитного инструмента

Передние опорные консоли

• Опорные кронштейны перемещаются по линейным направляющим и фиксируются в требуемом положении
• Фиксация зубчатой рейкой для быстрого позиционирования по высоте
• Промышленные щётки облегчают обработку и защищают поверхность листа

Гибочный инструмент

• Европейские держатели инструмента Promecam для широкого выбора инструментов
• Инструменты закалены и отшлифованы для точной установки

Система защиты и безопасность

• Лазерная система безопасности AKAS обеспечивает практичный контроль зоны инструмента без ограничения её функциональности
• Концепция безопасности соответствует действующим директивам CE
• Задняя световая завеса и прочные боковые кожухи защищают рабочую зону

Стандартное управление (пример)
DELEM DA-53T сенсорное ЧПУ-управление:

• ЧПУ до 4 осей (Y1, Y2 + 2 вспомогательных оси), 10,1" цветной мультисенсорный TFT
• Навигация по горячим клавишам и графический интерфейс для простого программирования
• Функции машины: Y1-Y2, X, ось R и бомбирование; возможность настроить второй упорный ось как Z
• USB-порт для резервного копирования/восстановления изделий и инструментов
• Поддержка серводвигателя и частотного преобразователя; продвинутые алгоритмы управления осью Y
• Опции: TandemLink, офлайн-программное обеспечение Profile-53TL

Стандартное оснащение (примеры)

• DELEM DA-53T 2D ЧПУ-управление
• Задний упор для оси X с линейными направляющими и предварительно нагруженными шарико-винтовыми передачами
• Электродвигательное бомбирование (в зависимости от версии)
• Быстросъёмное крепление пуансона
• Оптическая лазерная система безопасности AKAS
• Задняя световая завеса
• Европейское крепление инструментов
• Совместимые штампы (пуансон/матрица) европейского формата
• Педаль с аварийным остановом
• Два перемещаемых передних опорных кронштейна
• Регулируемые по высоте пальцы заднего упора
• Режим ECO для экономии энергии
• Руководство пользователя

Опциональное оборудование (примеры)

• Системы заднего упора для осей X и R
• Удлинения заднего упора для оси X
• Дополнительные пальцы заднего упора
• Дополнительный опорный кронштейн
• Кондиционер для электрического шкафа
• Повышенные мощности и альтернативные варианты управления DELEM (DA58/DA66T/DA69T)
• Аксессуары PressMax DRM EcoPower (в зависимости от тоннажа)

Характеристики / технические спецификации

• Усилие гиба: 60 т
• Длина гибки: 2 100 мм
• Расстояние между колоннами: 1 600 мм
• Вылет: 310 мм
• Ход: 210 мм
• Открытие: 425 мм
• Ширина стола: 110 мм
• Высота стола: 900 мм
• Ход по оси X: 750 мм
• Скорость гибки: 10 мм/с
• Скорость быстрого подхода: 190 мм/с
• Скорость возврата: 120 мм/с
• Скорость подачи оси X: 600 мм/с
• Мощность главного двигателя: 7,5 кВт
• Объем гидробака: 140 л
• Габариты (Д x Ш x В): 3,1 м x 2,5 м x 2,52 м
• Масса: 5 400 кг
