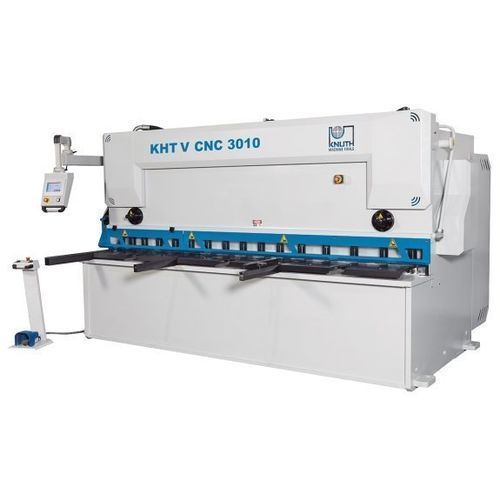

Гидравлические ножницы KHT V 3013 CNC

для листового металлагильотинного типаЧПУ

Краткое описание
Гильотинные ножницы серии KHT V CNC изготавливаются на современном предприятии. Конструкция с направляемой ножевой балкой и регулируемым углом реза снижает деформацию заготовки и уменьшает доработки. Сенсорное управление автоматически оптимизирует зазор, угол и длину реза. Надёжный задний упор и ножи, пригодные для нержавеющей стали, расширяют область применения. Дополнительные опции доступны для различных задач.

Основные преимущества

• Система управления Cybelec Touch 8 (CybTouch)
• Управляемый задний упор с предварительно нагруженной шариковинтовой передачей
• Управляемая регулировка зазора резания
• Управляемая регулировка угла резания
• Ножи для нержавеющей стали (верхний: 2 режущих кромки; нижний: 4 кромки)

Рама машины

• Очень жёсткая и тяжёлая рама, сварена и термически обработана с малыми допусками
• Фрезеровка рамы на современных 5-осевых станках за одну установку для точных резов и длительного срока эксплуатации
• Детали, испытывающие растягивающие нагрузки, сконструированы с большими радиусами для исключения трещин
• Стол с нижним держателем ножа и балкой ножа разработан для минимальной деформации
• Двухслойная покраска, каждая слой ≥ 60 μm

Опора заготовки

• Большой рабочий стол с шариковыми роликами и жёстким боковым угловым упором для удобства и точного выравнивания
• Длинные прочные опорные кронштейны для удержания больших листов

Гидравлика

• Шлифованные поршни с качеством поверхности ≈2 мкм для увеличения срока службы уплотнений
• Корпуса цилиндров кованы из высокопрочного материала SAE 1040
• Надёжная, малообслуживаемая и удобная в обслуживании гидросистема
• Гидравлически регулируемые прижимы фиксируют лист непосредственно у линии реза

Задний упор и управление

• Длина, толщина и марка материала вводятся в программируемую систему управления; зазор, угол и длина реза устанавливаются автоматически
• Прочный задний упор, рассчитанный на тяжёлую производственную эксплуатацию
• Линейные направляющие и предварительно нагруженные шариковинтовые передачи установлены в защитных кожухах

Оборудование

• Электрические компоненты от известных производителей для высокой готовности оборудования
• Верхние и нижние ножи пригодны для нержавеющей стали (верхний нож — 2 режущие кромки; нижний — 4)
• Управление через ножной пульт с аварийной остановкой; положение педали гибко размещается
• Эко-режим для экономии энергии (автоматическая остановка насоса при длительном простое)

Безопасность

• Функции безопасности соответствуют действующим требованиям CE
• Задняя световая завеса защищает рабочую зону

Характеристики / технические данные

• Длина обработки: 3050 mm
• Вылет (горизонтальное расстояние до линии реза): 150 mm
• Угол реза: 0,5° – 2°
• Число ходов/мин: 9 H/min – 17 H/min
• Прижимы: 16 шт.
• Сила прижима: 25 t
• Габариты рабочего стола: 3380 mm x 560 mm x 830 mm
• Задний упор (макс.): 1000 mm
• Скорость подачи заднего упора (ось X): 9000 mm/min
• Передние опорные кронштейны: 2 шт., длина 1000 mm
• Макс. толщина (450 N/mm²): 13 mm
• Макс. толщина (700 N/mm²): 8 mm
• Мощность главного привода: 30 kW
• Объём гидравлического бака: 250 l
• Габариты (Д x Ш x В): 4,15 m x 3,6 m x 2,45 m
• Масса: 11.500 kg
