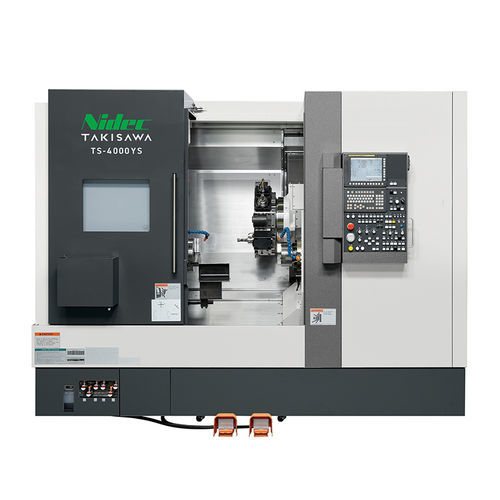

Токарный станок ЧПУ TS-4000горизонтальныйс двумя стержнямиA2-8
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Направление шпинделя
- горизонтальный
- Количество шпинделей
- с двумя стержнями
- Передний конец шпинделя
- A2-8
- Количество инструментов
- 12 инструментов, 10 инструментов, 15 инструментов, 20 инструментов
- Диаметр
292 mm, 315 mm, 370 mm
(11,5 in, 12,4 in, 14,57 in)- Скорость вращения
6 000 rpm
(37 699,112 rad.min-1)- Длина детали
735 mm, 750 mm
(29 in, 30 in)- Наибольший диаметр прутка
82 mm
(3 in)- Быстрая подача по оси X
30 m/min
- Быстрая подача по оси Z
30 m/min
- Номинальная мощность
7,5 kW, 11 kW, 15 kW, 22 kW
(10,2 hp, 15 hp, 20,4 hp, 29,9 hp)- Габаритная длина
3 000 mm
(118 in)- Габаритная ширина
2 070 mm, 2 140 mm
(81 in, 84 in)- Общая высота
2 300 mm
(91 in)- Вес
6 000 kg, 6 200 kg
(13 228 lb, 13 669 lb)
Описание
Overview
Обзор
Ключевые особенности
Основные характеристики станка (варианты и выбираемые опции револьвера)
Примечания
Обзор
- TAKISAWA TS-4000 — это комбинированный токарный станок с ЧПУ для интеграции процессов, разработанный для обработки разнотипных деталей и мелко- и среднесерийного производства. Вариант TS-4000YS оснащён противоположными двойными шпинделями, что позволяет выполнять переднюю и заднюю обработку за одну установку; TS-4000Y рассчитан на работу с задней бабкой.
Ключевые особенности
- Конфигурация с противоположными двойными шпинделями (TS-4000YS) для комбинированной передней/задней обработки в одной установке.
- Возможности по оси Y и поворотные инструменты обеспечивают универсальные операции точения и фрезерования на одной машине.
- Гибкие опции револьверной головки (10/12/15/20 позиций, all-holder) для подбора оснастки под технологию.
- Предназначен для отраслей с растущим спросом на мелкосерийное и разнотипное производство: авиация, медицина, строительная техника.
Основные характеристики станка (варианты и выбираемые опции револьвера)
- TS-4000YS (стандарт)
- Правая шпиндельная головка: стандарт
- Задняя бабка (NC сервопривод): нет
- Размер патрона (inch): 10 + 6
- Тип револьвера (выбираемый): 12-позиционный револьвер (all-holder) — стандарт; опции: 10, 15, 20 позиций (all-holder)
- Макс. диаметр точения (мм): Φ370 / Φ315 / Φ292 (в зависимости от конфигурации)
- Макс. длина точения (мм): 750 / 735 / 750 (в зависимости от конфигурации)
- Проходная способность заготовки (мм): Φ82*
- Скорость левого шпинделя (min⁻¹): 4200
- Скорость правого шпинделя (min⁻¹): 6000
- Скорость поворотного инструмента (min⁻¹): 6000
- Скорость быстрого хода (м/мин): X: 30 / Z: 30 / Y: 10 / A: 30
- Двигатель левого шпинделя (30 мин/непрерывно) (кВт): 22 / 15
- Двигатель правого шпинделя (30 мин/непрерывно) (кВт): 11 / 7.5
- Двигатель поворотного инструмента (S3 25% / непрерывно) (кВт): 7.5 / 3.7
- Высота станка (мм): 2300
- Необходимая площадь (мм): 3000 × 2140 (без масляного поддона и конвейера стружки)
- Вес станка (кг): 6200
- TS-4000Y
- Правая шпиндельная головка: отсутствует
- Задняя бабка (NC сервопривод): стандарт
- Размер патрона (inch): 10
- Тип револьвера (выбираемый): 12-позиционный револьвер (all-holder) — стандарт; опции: 10, 15, 20 позиций (all-holder)
- Макс. диаметр точения (мм): Φ370 / Φ315 / Φ292 (в зависимости от конфигурации)
- Макс. длина точения (мм): 750 / 735 / 750 (в зависимости от конфигурации)
- Проходная способность заготовки (мм): Φ82*
- Скорость левого шпинделя (min⁻¹): 4200
- Скорость правого шпинделя (min⁻¹): отсутствует
- Скорость поворотного инструмента (min⁻¹): 6000
- Скорость быстрого хода (м/мин): X: 30 / Z: 30 / Y: 10 / A: 13
- Двигатель левого шпинделя (30 мин/непрерывно) (кВт): 22 / 15
- Двигатель правого шпинделя (30 мин/непрерывно): отсутствует
- Двигатель поворотного инструмента (S3 25% / непрерывно) (кВт): 7.5 / 3.7
- Высота станка (мм): 2300
- Необходимая площадь (мм): 3000 × 2070 (без масляного поддона и конвейера стружки)
- Вес станка (кг): 6000
Примечания
- *1 Проходная способность заготовки зависит от типов патронов и цилиндров.
- *2 Указанная необходимая площадь не включает масляный поддон и конвейер стружки.
