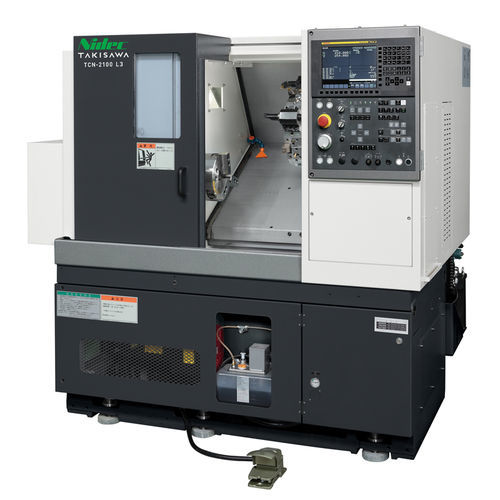

Токарный станок ЧПУ TCN-2100горизонтальный12 инструментов8 инструментов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Направление шпинделя
- горизонтальный
- Количество инструментов
- 12 инструментов, 8 инструментов
- Применение
- для обработки прутков, для производства, для массового производства
- Рабочая характеристика
- высокой точности
- Комбинированная функция
- фрезерование
- Варианты и аксессуары
- с автоматической погрузкой/разгрузкой, со встроенным устройством подачи
- Диаметр
340 mm, 410 mm
(13,39 in, 16,14 in)- Скорость вращения
3 200 rpm, 5 000 rpm
(20 106,193 rad.min-1, 31 415,927 rad.min-1)- Длина детали
300 mm, 600 mm
(12 in, 24 in)- Наибольший диаметр прутка
51 mm
(2 in)- Быстрая подача по оси X
24 m/min
- Быстрая подача по оси Z
30 m/s
(98 ft/s)- Номинальная мощность
9 kW, 11 kW
(12,2 hp, 15 hp)- Габаритная длина
1 750 mm, 1 810 mm, 2 095 mm, 2 277 mm
(69 in, 71 in, 82 in, 90 in)- Габаритная ширина
1 532 mm
(60 in)- Общая высота
1 700 mm
(67 in)- Вес
2 700 kg, 3 300 kg
(5 952 lb, 7 275 lb)
Описание
Обзор
TCN-2100 — 8-дюймовый токарный станок с ЧПУ, разработанный для высокой режущей способности и гибких производственных процессов. Доступен в вариантах для точения (TCN-2100), точения с фрезерованием (TCN-2100CM) и в варианте с возможностью автоматизации (TCN-2100G) для подачи заготовок или загрузчиков.
Ключевые особенности
Основные характеристики станка (Точение)
Точение и фрезерование (TCN-2100CM)
Вариант автоматизации — TCN-2100G (Loader / Подающее устройство)
Программное обеспечение Takisawa
Технические характеристики (итого)
TCN-2100 — 8-дюймовый токарный станок с ЧПУ, разработанный для высокой режущей способности и гибких производственных процессов. Доступен в вариантах для точения (TCN-2100), точения с фрезерованием (TCN-2100CM) и в варианте с возможностью автоматизации (TCN-2100G) для подачи заготовок или загрузчиков.
Ключевые особенности
- Все скользящие поверхности выполнены с использованием прямоугольных направляющих высокой жесткости и высокой точности для точного управления движением.
- Пересмотрены шпиндельный двигатель и передаточное отношение для увеличения номинального крутящего момента в непрерывном режиме и повышения режущей производительности.
- Доступные варианты револьверной головки: 8-позиционная (прямой монтаж), 12-позиционная (прямой монтаж) и 12-позиционная с вращающимся инструментом для фрезерования.
- Опциональный гидравлический задний центр высокой жесткости для поддержки длинных или тяжёлых заготовок.
Основные характеристики станка (Точение)
- TCN-2100 (Точение) — варианты
- Модели: TCN-2100 L3 и TCN-2100 L6.
- Размер патрона: 8 дюймов.
- Типы револьверной головки (опции): 8-позиционная (прямой монтаж) и 12-позиционная (прямой монтаж).
- Макс. диаметр точения (мм): L3 — Φ410 (8-позиционная) / Φ340 (12-позиционная); L6 — Φ410* / Φ340*.
- Макс. длина точения (мм): L3 — 300; L6 — 600.
- Проход стержня: Φ51 мм (зависит от типа патрона/цилиндра).
- Скорость шпинделя (min-1): 3200 (опция 5000).
- Скорость быстрого перемещения (м/мин): X: 24 / Z: 30.
- Мощность шпиндельного двигателя (30 мин / непрерывно) (кВт): 11 / 9.
- Высота станка: 1700 мм.
- Требуемая площадь установки (мм): L3 — 1750 × 1532; L6 — 2095 × 1532.
- Масса станка (кг): L3 — 2700; L6 — 3200.
Точение и фрезерование (TCN-2100CM)
- TCN-2100CM — варианты
- Размер патрона: 8 дюймов.
- Револьвер: тип с вращающимся инструментом — 12 позиций (конфигурация для точения и фрезерования).
- Макс. диаметр точения: Φ280 мм.
- Макс. длина точения (мм): L3 — 208; L6 — 508.
- Проход стержня: Φ51 мм.
- Скорость шпинделя (min-1): 3200 (опция 5000).
- Скорость вращающегося инструмента (min-1): 6000.
- Двигатель вращающегося инструмента (15 мин / непрерывно) (кВт): 5.5 / 3.7.
- Скорость быстрого перемещения (м/мин): X: 24 / Z: 30.
- Мощность шпиндельного двигателя (кВт): 11 / 9.
- Высота станка: 1700 мм.
- Требуемая площадь установки (мм): L3 — 1810 × 1532; L6 — 2277 × 1532.
- Масса станка (кг): L3 — 2800; L6 — 3300.
Вариант автоматизации — TCN-2100G (Loader / Подающее устройство)
- Целевые заготовки для загрузчика
- Наружный диаметр: Φ160 мм.
- Длина: 100 мм.
- Вес: 3 кг (×2).
- Характеристики подающего устройства
- Количество поддонов: 16.
- Грузоподъемность (на поддон): 40 кг.
- Высота штабелирования заготовок: 450 мм.
Программное обеспечение Takisawa
- TiwaP-1 (опция): интерактивная система программирования для создания, моделирования и выполнения программ обработки без необходимости знания G-кода. Функции включают 3D-симуляцию, проверку траектории инструмента и оптимизацию последовательностей управления шпинделем/C-осью для снижения нагрузки на оператора.
Технические характеристики (итого)
- Семейство моделей: TCN-2100 (также доступно как TCN-2100CM и TCN-2100G).
- Стандартный патрон: 8".
- Конфигурации револьвера: 8-позиционная, 12-позиционная (прямой монтаж); 12-позиционная с вращающимся инструментом (CM).
- Проход стержня: Φ51 мм (зависит от патрона/цилиндра).
- Стандартная скорость шпинделя: 3200 min-1 (опция 5000).
- Скорость инструмента (CM): 6000 min-1.
- Быстрые перемещения: X 24 м/мин, Z 30 м/мин.
- Мощность шпиндельного двигателя (30 мин / непрерывно): 11 / 9 кВт.
- Опции: гидравлический задний центр, модуль автоматизации, программное обеспечение TiwaP-1.
