Токарный станок ЧПУ TK-2600
вертикальный8 инструментовдля массового производства

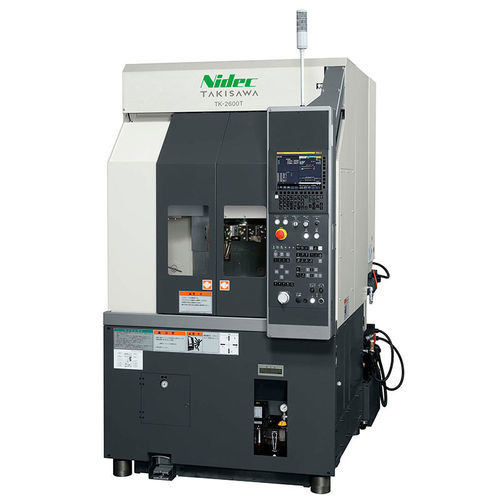

Токарный станок ЧПУ - TK-2600 - TAKISAWA - вертикальный / 8 инструментов / для массового производства
Токарный станок ЧПУ - TK-2600 - TAKISAWA - вертикальный / 8 инструментов / для массового производства
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип управления
ЧПУ
Направление шпинделя
вертикальный
Количество инструментов
8 инструментов
Применение
для металла, для массового производства, для производственной линии
Рабочая характеристика
высокой точности, высокая жесткость
Другие характеристики
компактный
Диаметр

400 mm, 600 mm
(15,75 in, 23,62 in)

Скорость вращения

2 000 rpm, 2 500 rpm
(12 566,371 rad.min-1, 15 707,963 rad.min-1)

Длина детали

257 mm, 347 mm
(10 in, 14 in)

Максимальный диаметр резки

355 mm
(14 in)

Максимальная длина резки

МАКС.: 347 mm
(14 in)

МИН.: 257 mm
(10 in)

Быстрая подача по оси X

20 m/min

Быстрая подача по оси Z

20 m/min

Номинальная мощность

15 kW, 18,5 kW, 22 kW
(20,4 hp, 25,2 hp, 29,9 hp)

Габаритная длина

1 220 mm, 1 600 mm
(48 in, 63 in)

Габаритная ширина

1 980 mm
(78 in)

Общая высота

2 200 mm
(87 in)

Вес

3 650 kg, 3 750 kg
(8 047 lb, 8 267 lb)

Описание

Полностью переработанная версия модели, выпускавшейся в течение 30 лет.

Обзор
  • Компактный вертикальный токарный станок TK-2600 разработан для модульных конфигураций в соответствии с размерами заготовки, компоновкой инструментов и планами автоматизации.


Ключевые особенности
  • Конфигурируемый рабочий диаметр: 400 мм стандартно или 600 мм (опция).
  • Варианты турели: гребенчатый инструментальный салазок; турель на 6 станций (прямой монтаж); турель на 8 станций (прямой монтаж).
  • Прямоугольные направляющие для высокой жесткости и точности.
  • Варианты шпинделя и двигателя для адаптации режимов резания и циклов.
  • Компактная занимаемая площадь для интеграции в производственные ячейки или автоматизированные линии.


Технические характеристики
  • Размер патрона: 10 inch
  • Тип турели: Гребенчатый тип инструментальной каретки; 6‑станционная турель (прямой монтаж); 8‑станционная турель (прямой монтаж)
  • Макс. рабочий диаметр: 400 мм (600 мм для варианта 600)
  • Макс. диаметр при точении: Гребенчатый: - ; 6‑станц.: φ355 ; 8‑станц.: φ335
  • Макс. длина точения: Гребенчатый: 347 мм ; 6/8‑станц.: 257 мм
  • Скорость шпинделя: 2000 min⁻¹ (опция: 2500 min⁻¹)
  • Скорость быстрых перемещений: X: 20 / Z: 20 m/min
  • Двигатель шпинделя (30 мин / непрерывно): 22 / 18,5 kW (опция: 18,5 / 15 kW)
  • Высота станка: 2200 mm
  • Требуемая площадь: 1220 × 1980 mm (1600 × 1980 mm для варианта 600)
  • Масса станка: 3650 kg; 3750 kg
  • Примечание: значения в скобках относятся к варианту с рабочим диаметром 600 мм.


Области применения
  • Точение средних по размеру деталей в мастерских и на производственных линиях.
  • Интеграция в автоматизированные ячейки для серийного производства.
  • Подходит для различных материалов и расстановок инструментов, требующих компактного и точного вертикального точения.
