Токарный станок ЧПУ TCN-3500горизонтальный12 инструментов10 инструментов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Направление шпинделя
- горизонтальный
- Количество инструментов
- 12 инструментов, 8 инструментов, 10 инструментов
- Рабочая характеристика
- высокая жесткость
- Другие характеристики
- компактный
- Комбинированная функция
- фрезерование
- Диаметр
370 mm, 430 mm, 460 mm
(14,57 in, 16,93 in, 18,11 in)- Скорость вращения
2 500 rpm, 3 000 rpm
(15 707,963 rad.min-1, 18 849,556 rad.min-1)- Длина детали
465 mm, 485 mm, 510 mm, 985 mm, 1 010 mm
(18 in, 19 in, 20 in, 39 in, 40 in)- Наибольший диаметр прутка
80 mm, 108 mm
(3 in, 4 in)- Быстрая подача по оси X
16 m/min
- Быстрая подача по оси Z
24 m/min
- Номинальная мощность
11 kW, 15 kW
(15 hp, 20,4 hp)- Габаритная длина
2 000 mm, 3 450 mm
(79 in, 136 in)- Габаритная ширина
1 768 mm, 1 833 mm
(70 in, 72 in)- Общая высота
1 802 mm
(71 in)- Вес
4 000 kg, 4 100 kg, 5 000 kg, 5 100 kg
(8 818 lb, 9 039 lb, 11 023 lb, 11 244 lb)
Описание

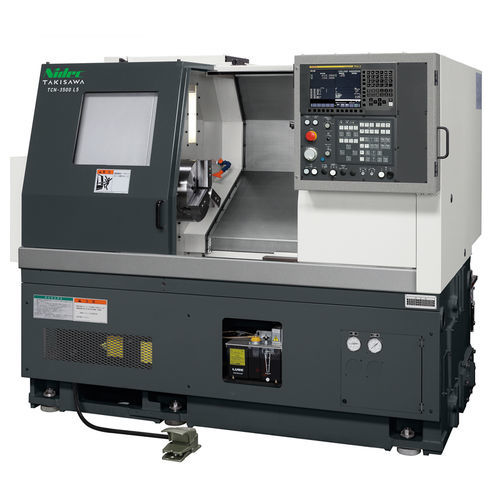

TCN-3500 — высокожёсткий CNC-токарный станок, совместимый с патронами 12″/10″, разработан как стандартная машина для решения различных производственных задач: точение, фрезерование и автоматизация (совместимость с портальным загрузчиком). Оптимизированная компоновка обеспечивает компактный, экономящий пространство габарит; все оси имеют износостойкие прямоугольные направляющие (высокопрочные скользящие поверхности).
Основные характеристики
Варианты (представительные параметры)
Технические характеристики
Основные характеристики
- Стандартная компактная конфигурация, адаптированная под условия цеха.
- Износостойкие прямоугольные направляющие на всех осях для длительного сохранения точности и жёсткости.
- Варианты револьверной головки: револьвер для точения 8/10/12 мест (T8/T10/T12); фрезерный револьвер опционально 12 мест (T12M).
- Энергоэффективная конструкция.
Варианты (представительные параметры)
- TCN-3500 L5 (точение): патрон 12″/10″, макс. диаметр обработки Φ430–Φ460, макс. длина обработки 485–510 мм, проход прутка Φ80 (опц. Φ108), скорость шпинделя 2 500 min⁻¹ (опц. 3 000), быстрые ходы X:16 / Z:24 м/мин, двигатель шпинделя 15/11 кВт, высота машины 1 802 мм, площадь пола 2 000×1 768 мм, масса ≈4 000 кг.
- TCN-3500 L10 (точение): патрон 12″/10″, макс. диаметр Φ460, макс. длина 985–1 010 мм, проход прутка Φ80 (опц. Φ108), скорость шпинделя 2 500 min⁻¹ (опц. 3 000), быстрые ходы X:16 / Z:24 м/мин, двигатель 15/11 кВт, высота 1 802 мм, площадь 3 450×1 833 мм, масса ≈5 000 кг.
- TCN-3500 CM (точение + фрезерование) L5 / L10: патрон 12″/10″, макс. диаметр Φ370, макс. длина L5:465 мм / L10:965 мм, проход прутка Φ80 (опц. Φ108), скорость шпинделя 2 500 min⁻¹ (опц. 3 000), скорость вращения инструмента до 3 600 min⁻¹ (в зависимости от модели), двигатель шпинделя 15/11 кВт, двигатель инструментальной шпиндели 3,7/11 кВт (в зависимости от модели), высота 1 802 мм, площадь L5 2 000×1 768 мм / L10 3 450×1 833 мм, масса ≈4 100–5 100 кг.
- TCN-3500 G (автоматизация с порталом): совместимость с портальным загрузчиком; пример обрабатываемой детали Ø Φ200 мм, длина 140 мм, масса детали 10 кг (×2) — расчётное значение. Пример конфигурации подающего устройства (паллета): количество паллет 10, нагрузка на паллету 70 кг, шаг высоты 400 мм.
Технические характеристики
- Наименование модели: TCN-3500 (несколько конфигураций: L5 / L10 / CM / CM-L5・L10 / G)
- Совместимость патронов (дюймы): 12″, 10″
- Макс. диаметр обработки: Φ370–Φ460 (в зависимости от конфигурации)
- Макс. длина обработки: ≈485–1 010 мм (в зависимости от модели)
- Проход прутка: стандарт Φ80 (опц. Φ108)
- Скорость шпинделя: 2 500 min⁻¹ (опц. 3 000 min⁻¹)
- Макс. быстрый ход: X:16 м/мин, Z:24 м/мин
- Двигатель шпинделя (30 мин/пост): 15/11 кВт (представительное значение)
- Двигатель инструментальной шпиндели (фрезерные модели): напр. 3,7/11 кВт (вариабельно)
- Револьверный стол: револьвер для точения 8/10/12 мест, револьвер для фрезерования 12 мест (T12M)
- Высота машины (типично): 1 802 мм
- Габариты в плане (типично): 2 000×1 768 мм или 3 450×1 833 мм
- Масса машины (типично): ≈4 000–5 100 кг
- Пример портального загрузчика: деталь Ø Φ200 мм, длина 140 мм, паллеты до 10, нагрузка на паллету 70 кг
- Программное обеспечение: TiwaP-1 (опция) для составления программ, моделирования, оценки работы, управления шпинделем и тонкой настройки нуля оси C
