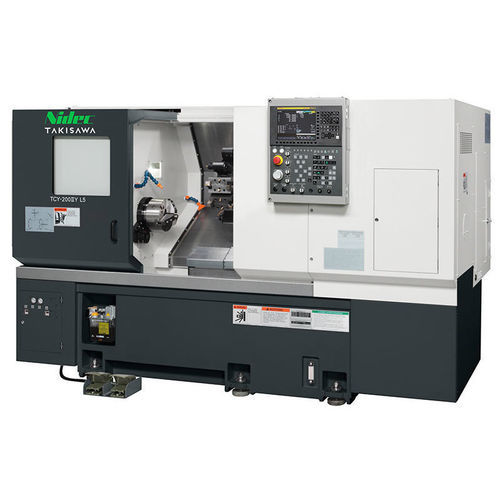

Токарный станок ЧПУ TCY-200Ⅱ12 инструментовдля небольших деталейкомпактный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Количество инструментов
- 12 инструментов
- Применение
- для небольших деталей
- Другие характеристики
- компактный, с осью Y
- Комбинированная функция
- фрезерование
- Диаметр
220 mm, 250 mm
(8,66 in, 9,84 in)- Скорость вращения
4 000 rpm, 6 000 rpm
(25 132,741 rad.min-1, 37 699,112 rad.min-1)- Длина детали
254 mm, 271 mm, 454 mm, 471 mm
(10 in, 11 in, 18 in, 19 in)- Наибольший диаметр прутка
51 mm
(2 in)- Быстрая подача по оси X
20 m/min
- Быстрая подача по оси Z
24 m/min
- Номинальная мощность
2,2 kW, 3,7 kW, 5,5 kW, 7,5 kW, 11 kW
(3 hp, 5 hp, 7,5 hp, 10,2 hp, 15 hp)- Габаритная длина
2 310 mm, 2 500 mm, 2 860 mm
(91 in, 98 in, 113 in)- Габаритная ширина
1 695 mm, 1 795 mm
(67 in, 71 in)- Общая высота
1 700 mm
(67 in)- Вес
3 500 kg, 4 100 kg
(7 716 lb, 9 039 lb)
Описание
Обзор
Ключевые особенности
Опции и автоматизация
Области применения
Технические характеристики
- Компактный комбинированный токарно-фрезерный станок, интегрирующий точение, обработку вращающимся инструментом и фрезерование с управлением по оси Y для мелких деталей.
Ключевые особенности
- Компактная компоновка для интеграции процессов точения и обработки вращающимся инструментом на мелких деталях.
- Фрезерование и управление осью Y для интеграции процессов и обработки сложных геометрий.
- 12-позиционная барабанная турель (All-Holder тип) для гибкой расстановки инструментов.
- Левый и (при наличии) правый шпиндель, шпиндель для вращающегося инструмента и высокие скорости перемещений для сокращения тактового времени.
Опции и автоматизация
- Доступны пакеты загрузки и автоматизации для непрерывной безоператорной работы (опция).
- Опциональное интерактивное ПО программирования (TiwaP-1) для создания программ, 3D-симуляции и проверки траекторий инструмента без глубоких знаний G-кода.
- Опционные подающие устройства для прутка и системы обработки материалов для автоматической подачи и интеграции с загрузчиками.
Области применения
- Интегрированные процессы точения + фрезерования для мелких сложных деталей в средних и крупных сериях (автокомпоненты, разъемы, прецизионные механические детали).
Технические характеристики
- Коммерческие модели: TCY-200Ⅱ (варианты: TCY-200ⅡYS / TCY-200ⅡY)
- Тип машины: Компактный комбинированный токарно-фрезерный станок с фрезерованием и осью Y
- Турель: 12-позиционная барабанная турель, All-Holder тип
- Макс. диаметр точения: Ø220 мм (Ø250 мм для типа BMT45)
- Макс. длина точения: L3: 254 мм [271 мм] ; L5: 454 мм [471 мм]
- Размер патрона (дюймы): TCY-200ⅡYS: 8+6 ; TCY-200ⅡY: 8
- Проход прутка (левый шпиндель): Ø51 мм (зависит от типа патрона/цилиндра)
- Проход прутка (правый шпиндель): TCY-200ⅡYS: Ø42 мм ; TCY-200ⅡY: -
- Скорость левого шпинделя (мин⁻¹): 4000 [опция 6000]
- Скорость правого шпинделя (мин⁻¹): 4000 [опция 6000] (если установлено)
- Скорость вращающегося инструмента (мин⁻¹): 6000
- Скорости быстрого перемещения: X 20 м/мин ; Z 24 м/мин ; Y 10 м/мин
- Мощность мотора левого шпинделя (15 мин / непрерывно): 11 / 7.5 kW
- Мощность мотора правого шпинделя (15 мин / непрерывно): 5.5 / 3.7 kW (если установлено)
- Мощность мотора инструмента (5 мин / 15 мин / непрерывно): 3.7 / 2.2 / 1.5 kW
- Высота станка: 1700 mm
- Требуемая занимаемая площадь: L3: 2500 × 1695 mm ; L5: 2860 × 1795 mm (другая запись: L3: 2310 × 1695 mm *)
- Масса станка: L3: 3500 kg ; L5: 4100 kg
- Целевой заготовка для загрузчика (тип 3 kg): Внешний диаметр Ø160 mm ; Длина L3: 50 mm / L5: 100 mm ; Вес 3 kg
- Характеристики питателя заготовок (тип 3 kg): Количество палет 16 ; Грузоподъемность на палет 40 kg ; Высота штабелирования 450 mm
- Примечания: • = Стандарт ◦ = Опция - = Нет ; скобки [ ] указывают на тип BMT45, если указано
