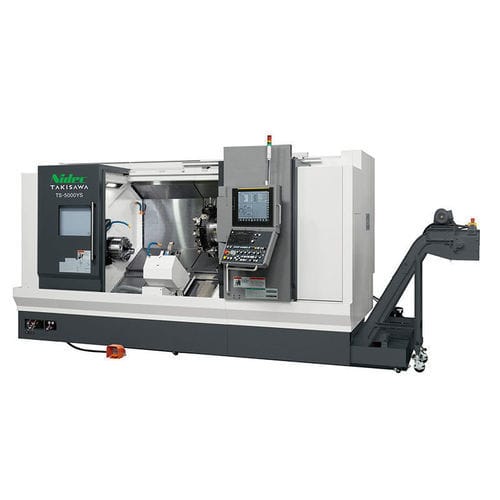

Токарный станок ЧПУ TS-5000горизонтальныйс двумя стержнямиA2-11
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Направление шпинделя
- горизонтальный
- Количество шпинделей
- с двумя стержнями
- Передний конец шпинделя
- A2-11
- Количество инструментов
- 12 инструментов, 10 инструментов, 15 инструментов, 20 инструментов
- Применение
- для обработки прутков, для массового производства
- Диаметр
292 mm, 315 mm, 370 mm
(11,5 in, 12,4 in, 14,57 in)- Скорость вращения
2 500 rpm, 4 200 rpm, 5 000 rpm, 6 000 rpm
(15 707,963 rad.min-1, 26 389,378 rad.min-1, 31 415,927 rad.min-1, 37 699,112 rad.min-1)- Длина детали
1 285 mm, 1 300 mm
(51 in, 51 in)- Наибольший диаметр прутка
82 mm, 102 mm
(3 in, 4 in)- Быстрая подача по оси X
30 m/min
- Быстрая подача по оси Z
30 m/min
- Номинальная мощность
7,5 kW, 11 kW, 15 kW, 22 kW
(10,2 hp, 15 hp, 20,4 hp, 29,9 hp)- Габаритная длина
4 105 mm
(162 in)- Габаритная ширина
2 255 mm
(89 in)- Общая высота
2 300 mm
(91 in)- Вес
8 700 kg
(19 180 lb)
Описание
Overview
Key features
Variants
Technical specifications
Options & notes
Recommended applications
- TS-5000 — процессно-интегрированный комбинированный токарный центр с ЧПУ, разработанный для гибкой обработки деталей разных типов и партий. Наличие левого и правого шпинделя позволяет выполнять переднюю и заднюю обработку за одну установку. На странице продукта указаны включённые опции.
Key features
- Возможность работы с несколькими шпинделями и различными конфигурациями турелей для разных задач точения.
- Двойные шпиндели в TS-5000YS; TS-5000Y вместо правого шпинделя оснащён NC‑серво задним центром.
- Сменные турели: 12‑позиционная (All‑Holder, стандарт), 10‑, 15‑, 20‑позиционные (All‑Holder).
- Проход прутка и комбинации патрон/цилиндр настраиваются опциями.
Variants
- TS-5000YS (стандарт): правый шпиндель присутствует; патрон 12+8 inch; ускоренное перемещение по оси A: 30 m/min.
- TS-5000Y: правого шпинделя нет; имеется NC‑серво задний центр; патрон 12 inch; ускоренное перемещение по оси A: 13 m/min.
Technical specifications
- Модель: TS-5000 (варианты TS-5000YS, TS-5000Y)
- Варианты: TS-5000YS, TS-5000Y
- Правая шпиндельная компоновка: TS-5000YS: есть (стандарт); TS-5000Y: нет
- Задний центр (тип NC Servo): TS-5000YS: нет; TS-5000Y: есть
- Размер патрона (inch): TS-5000YS: 12+8; TS-5000Y: 12
- Тип турели (опции): 12‑позиционная (All‑Holder, стандарт), 10‑, 15‑, 20‑позиционные (All‑Holder)
- Макс. диаметр точения (mm): 12-/10‑позиции: φ370; 15‑позиции: φ315; 20‑позиции: φ292
- Макс. длина точения (mm): 12-/10‑позиции: 1300; 15‑позиции: 1285; 20‑позиции: 1300
- Пропуск прутка (mm): φ102 [Опция φ82] (зависит от типа патрона и цилиндра)
- Скорость левого шпинделя (min⁻¹): 2500 [Опция 4200]
- Скорость правого шпинделя (min⁻¹): TS-5000YS: 5000 [Опция 6000]; TS-5000Y: нет
- Скорость вращения поворотного инструмента (min⁻¹): 6000
- Скорости быстрых перемещений (m/min): X: 30 / Z: 30 / Y: 10 / A: TS-5000YS: 30 ; TS-5000Y: 13
- Мотор левого шпинделя (30 мин/непрерывно): 22 / 15 kW
- Мотор правого шпинделя (30 мин/непрерывно): TS-5000YS: 11 / 7.5 kW; TS-5000Y: нет
- Мотор поворотного инструмента (S3 25% / непрерывно): 7.5 / 3.7 kW
- Высота станка: 2300 mm
- Требуемая площадь пола: 4105 × 2255 mm (без масляного поддона и конвейера стружки)
- Масса станка: TS-5000YS: 8700 kg; TS-5000Y: 8500 kg
- Примечания: "•" = стандарт; "-" = нет.
Options & notes
- Изображения и текст продукта указывают на включённые опции; настраиваемые элементы (патроны, цилиндры, турели) влияют на пропуск прутка и некоторые размеры.
- Указанная площадь не включает масляный поддон и конвейер стружки.
Recommended applications
- Производство смешанных деталей, где объединение передней/задней обработки в одной установке сокращает обработку и время наладки.
- Работы по прутку и многопроцессное точение, требующие гибких конфигураций турели и возможности подшпинделя.
