Токарный станок ЧПУ TT-2100H series
горизонтальный2 осис двумя стержнями

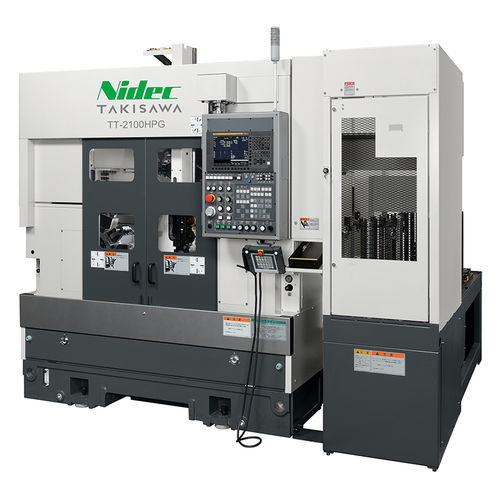

Токарный станок ЧПУ - TT-2100H series - TAKISAWA - горизонтальный / 2 оси / с двумя стержнями
Токарный станок ЧПУ - TT-2100H series - TAKISAWA - горизонтальный / 2 оси / с двумя стержнями
Токарный станок ЧПУ - TT-2100H series - TAKISAWA - горизонтальный / 2 оси / с двумя стержнями - изображение - 2
Токарный станок ЧПУ - TT-2100H series - TAKISAWA - горизонтальный / 2 оси / с двумя стержнями - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип управления
ЧПУ
Направление шпинделя
горизонтальный
Количество осей
2 оси
Количество шпинделей
с двумя стержнями
Количество инструментов
12 инструментов, 10 инструментов
Применение
для производства небольших деталей, для производства
Рабочая характеристика
высокой точности, высокоскоростной, с высокой производительностью
Другие характеристики
многофункциональный
Комбинированная функция
фрезерование
Варианты и аксессуары
с автоматической погрузкой/разгрузкой
Диаметр

240 mm
(9,45 in)

Скорость вращения

3 200 rpm, 4 500 rpm, 6 000 rpm
(20 106,193 rad.min-1, 28 274,334 rad.min-1, 37 699,112 rad.min-1)

Длина детали

94 mm, 136 mm
(4 in, 5 in)

Максимальный диаметр резки

240 mm
(9 in)

Быстрая подача по оси X

30 m/min

Быстрая подача по оси Z

30 m/min

Номинальная мощность

5,5 kW, 7,5 kW, 11 kW
(7,5 hp, 10,2 hp, 15 hp)

Габаритная длина

2 825 mm
(111 in)

Габаритная ширина

2 615 mm
(103 in)

Общая высота

2 700 mm
(106 in)

Вес

5 200 kg
(11 464 lb)

Описание

Обзор

  • TT-2100HG и TT-2100HPG — это параллельные двухшпиндельные CNC токарные станки высокой точности, разработанные для сокращения времени цикла и повышения точности обработки. Доступны в конфигурациях только точение и точение+фрезерование с выбором спецификации загрузчика.


Ключевые особенности

  • Высокоточная модификация серии TT-2100G с увеличенной скоростью быстрых перемещений за счёт применения линейных направляющих.
  • Патентованная система прямого измерения высокой точности (стеклянная шкала) на оси X минимизирует тепловые смещения и стабилизирует качество в один проход.
  • Выбираемая спецификация загрузчика для оптимизации плана производства; поддерживает мелкие и средние детали (различные опции набором).
  • Двухшпиндельная компоновка со стандартным поворотно-передаточным модулем обеспечивает одновременную обработку передней и задней сторон, повышая пространственную и технологическую эффективность по сравнению с двумя одношпиндельными станками с переворачивающим устройством.


Особенности

  • Линейные направляющие для осей X/Z (высокоскоростные) обеспечивают высокую способность сопровождения при микродвижениях и при точении под конический профиль, увеличивая скорость подачи X/Z примерно на 25% до 30 m/min; ось револьверной головки поворачивается в движении для уменьшения времени цикла.
  • Система прямого измерения высокой точности: стеклянная шкала на оси X улучшает долговременную точность обработки примерно на 70%.
  • Станина с конструкцией «бак» минимизирует тепловые смещения в течение дня.
  • Две спецификации шпинделя (патроны 6" и 8") в сочетании с высокопроизводительными шпиндельными моторами FANUC.
  • Стандартная 10‑позиционная револьверная головка (T10); опционально 12‑позиционная (T12) и 10‑позиционная фрезерная револьверная головка (T10M) для реализации нескольких технологических операций.
  • Энергосберегающая система и масло–водоразделитель продлевают срок службы СОЖ и снижают энергопотребление.
  • ПО, ориентированное на оператора, и выделенные кнопки упрощают наладку и управление процессом/измерениями, сокращая время вне обработки.


Мультимедиа

  • Видео продукта: "Talk About \"TT-2100HP\"" (YouTube).


Технические характеристики

  • Модели: TT-2100HG / TT-2100HPG (точение), TT-2100HCMG / TT-2100HPCMG (точение и фрезерование).
  • Размер патрона (inch): 6+6 и 8+8.
  • Макс. диаметр точения: Ø240 мм.
  • Макс. длина точения: 6+6 = 135.5 мм; 8+8 = 94 мм.
  • Частота вращения шпинделя (min⁻¹): 6+6 = 4500 (опция 6000); 8+8 = 3200 (опция 4500).
  • Скорость быстрого перемещения: X: 30 m/min / Z: 30 m/min.
  • Мотор шпинделя (15 мин/непрерывно): 6+6 = 7.5 / 5.5 kW (опция 11 / 7.5 kW); 8+8 = 11 / 7.5 kW.
  • Скорость вращающегося инструмента (модели точение и фрезерование): 2500 min⁻¹.
  • Мотор вращающегося инструмента (15 мин/непрерывно): 5.5 / 3.7 kW.
  • Высота станка: 2700 мм.
  • Требуемая площадь: 2825 × 2615 мм.
  • Масса станка: модели точение ~5200 кг; модели точение и фрезерование ~5400 кг.
  • Целевые заготовки для загрузчика (на паллет/на комплект): для 6+6 патрона — D Ø80 мм (опция Ø160), длина 80 мм, масса 0.7 kg ×2 (опция 3.0 kg ×2); для 8+8 патрона — D Ø160 мм (опция Ø80), длина 80 мм, масса 3.0 kg ×2 (опция 0.7 kg ×2).
  • Характеристики подающего устройства: число паллет = 16; грузоподъёмность на паллет = 40 kg; высота штабелирования = 450 mm.
  • Поворотный/трансферный модуль: в стандартной комплектации (обеспечивает одновременную обработку передней и задней сторон).
  • Линейные направляющие (X/Z): увеличивают скорость подачи примерно на 25% (до 30 m/min) и улучшают сопровождение при микродвижениях.
  • Система прямого измерения высокой точности: стеклянная шкала на оси X улучшает долговременную точность обработки примерно на 70%.
