Токарный станок ЧПУ TT-2600Ⅱ series
горизонтальный2 осис двумя стержнями

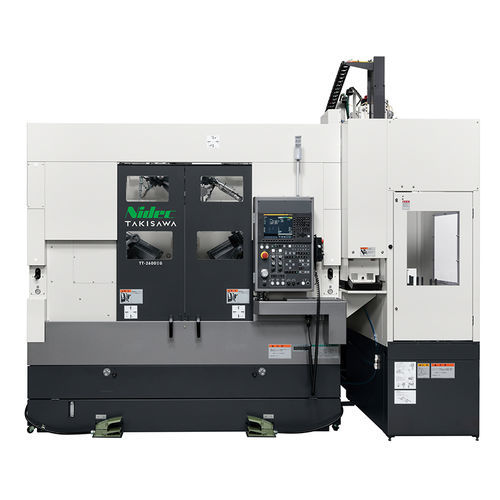

Токарный станок ЧПУ - TT-2600Ⅱ series - TAKISAWA - горизонтальный / 2 оси / с двумя стержнями
Токарный станок ЧПУ - TT-2600Ⅱ series - TAKISAWA - горизонтальный / 2 оси / с двумя стержнями
Токарный станок ЧПУ - TT-2600Ⅱ series - TAKISAWA - горизонтальный / 2 оси / с двумя стержнями - изображение - 2
Токарный станок ЧПУ - TT-2600Ⅱ series - TAKISAWA - горизонтальный / 2 оси / с двумя стержнями - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип управления
ЧПУ
Направление шпинделя
горизонтальный
Количество осей
2 оси
Количество шпинделей
с двумя стержнями
Количество инструментов
12 инструментов
Применение
для использования в автомобилях, для массового производства
Рабочая характеристика
высокой точности, высокая жесткость, с высокой производительностью
Комбинированная функция
фрезерование
Варианты и аксессуары
с автоматической погрузкой/разгрузкой
Диаметр

290 mm, 340 mm
(11,42 in, 13,39 in)

Скорость вращения

2 500 rpm, 3 000 rpm, 4 000 rpm
(15 707,963 rad.min-1, 18 849,556 rad.min-1, 25 132,741 rad.min-1)

Диаметр детали

МАКС.: 240 mm
(9 in)

МИН.: 160 mm
(6 in)

Максимальный диаметр резки

МАКС.: 340 mm
(13 in)

МИН.: 290 mm
(11 in)

Максимальная длина резки

МАКС.: 214 mm
(8 in)

МИН.: 166 mm
(7 in)

Быстрая подача по оси X

24 m/min

Быстрая подача по оси Z

24 m/min

Номинальная мощность

7,5 kW, 11 kW, 15 kW
(10,2 hp, 15 hp, 20,4 hp)

Габаритная длина

3 227 mm, 3 412 mm, 3 725 mm
(127 in, 134 in, 147 in)

Габаритная ширина

2 938 mm
(116 in)

Общая высота

3 751 mm, 3 840 mm, 4 130 mm
(148 in, 151 in, 163 in)

Вес

6 300 kg, 6 400 kg, 6 500 kg
(13 889 lb, 14 110 lb, 14 330 lb)

Описание

Обзор

  • TT-2600ⅡG / TT-2600ⅡWG — двухшпиндельные ЧПУ токарные станки для массового производства высокоточных автомобильных деталей, доступны в версии только токарной и в опциональной конфигурации токарной+фрезерной с выбором загрузчика.
  • Доступные размеры патронов: 8", 10" и 12"; жесткая коробчатая станина и широкие квадратные направляющие по осям X/Z для термической стабильности и сохранения точности.


Ключевые особенности

  • Коробчатая/баковая конструкция станин для минимизации термических смещений при непрерывной работе.
  • Широкие прямоугольные (квадратные) направляющие на осях X и Z для долговременной стабильной высокоточной обработки.
  • Головка шпинделя поддерживает патроны 8", 10" и 12"; в сочетании с высокопроизводительными шпиндельными моторами FANUC.
  • Стандартная 12-позиционная револьверная головка (T12) с опционной 12-позиционной фрезерной головкой (T12M) для фрезерных операций.
  • Стандартный блок переворота для одновременной передней/задней обработки, обеспечивающий компактную работу с двумя шпинделями.
  • Система энергосбережения и масло-водоотделитель для снижения энергопотребления и продления срока службы охлаждающей жидкости.
  • Удобное для оператора ПО и выделенные кнопки для управления процессом и измерениями, снижающие время простоя.


Основные характеристики станка (Точение)

  • Размер патрона (inch): 8+8 / 10+10 / 12+12
  • Тип револьвера: 12-позиционный револьвер (All-Holder Type)
  • Макс. диаметр точения (mm): Ø290 (спец. 8/10") / Ø340 (спец. 12")
  • Макс. длина точения (mm): 214 (8+8) / 204 (10+10) / 184 [OP. 166] (12+12)
  • Частота вращения шпинделя (min-1): 4000 (8+8) / 3200 [OP. 2500] (10+10) / 2500 (12+12)
  • Скорость быстрого перемещения (m/min): X: 24 / Z: 24
  • Мощность шпиндельного мотора (kW): типичные примеры 11/7.5 [OP. 15/11] (8+8); 15/11 [OP. 18.5/15] (10+10); 15/11 (12+12)
  • Высота станка (mm): 3751 (8+8) / 3840 (10+10) / 4130 (12+12)
  • Требуемая площадь (mm): 3227×2938 (8+8) / 3412×2938 (10+10) / 3725×2938 (12+12)
  • Масса станка (kg): 6300 (8+8) / 6400 (10+10) / 6500 (12+12)


Характеристики точения и фрезерования (при конфигурации для фрезерования)

  • Размер патрона (inch): 8+8 / 10+10 / 12+12
  • Тип револьвера: 12-позиционный револьвер (All-Holder Type) с опционной фрезерной головкой (T12M)
  • Макс. диаметр точения (mm): Ø290 (8/10") / Ø340 (12")
  • Макс. длина точения (mm): 214 / 204 / 184 [OP. 166]
  • Частота вращения шпинделя (min-1): 4000 / 3200 [OP.2500] / 2500
  • Скорость вращения ротативного инструмента (min-1) (фрезерные версии): 4000 (при наличии)
  • Мотор ротативного инструмента (kW) (S3 25%/15 min/continuous): 5.5 / 5.5 / 3.7 (примерные значения для конфигураций фрезерной головки)
  • Скорость быстрого перемещения (m/min): X: 24 / Z: 24


Целевые заготовки для загрузчика

  • Патрон 8+8: внешний диаметр Ø160 mm, длина 100 mm, вес 4 kg (×2)
  • Патрон 10+10: внешний диаметр Ø200 mm, длина 120 mm, вес 8 kg (×2)
  • Патрон 12+12: внешний диаметр Ø240 mm, длина 110 mm [опция: 100], вес 8 kg (×2)


Характеристики подачи заготовок

  • Количество паллет: 16 (8+8) / 14 (10+10) / 14 (12+12)
  • Грузоподъемность на паллет (kg): 40 (8+8) / 70 (10+10) / 70 (12+12)
  • Высота укладки заготовок (mm): 450 (8+8) / 400 (10+10) / 400 (12+12)


Особенности / Технические характеристики

  • Brand: Takisawa Machine Tool Co., Ltd.
  • Варианты модели: TT-2600ⅡG и TT-2600ⅡWG (точение); TT-2600ⅡCMG / TT-2600ⅡWCMG (точение и фрезерование)
  • Тип продукта: Двухшпиндельный ЧПУ токарный станок для массового производства высокоточных автомобильных компонентов
  • Станина: Высокожесткая коробчатая/баковая станина, устойчивая к термическим смещениям
  • Направляющие: Квадратные/широкие прямоугольные направляющие по осям X/Z для долговременной точности
  • Стандартная револьверная головка: 12 позиций (T12); опциональная 12-позиционная фрезерная головка (T12M)
  • Применимые размеры патрона: 8", 10", 12"
