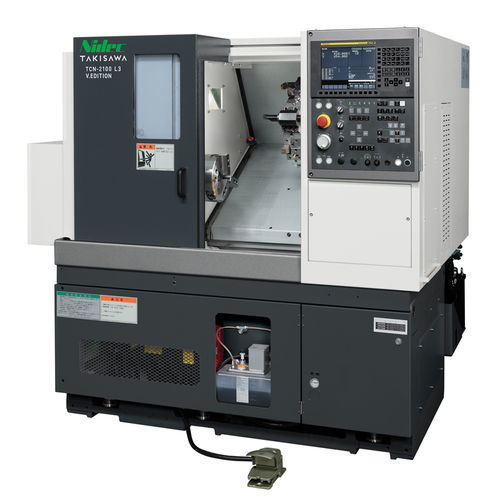

Токарный станок ЧПУ TCN-2100V.EDITIONжесткий12 инструментов8 инструментов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Конструкция
- жесткий
- Количество инструментов
- 12 инструментов, 8 инструментов
- Применение
- для обработки прутков, для длинных деталей
- Рабочая характеристика
- высокой точности, высокая жесткость
- Диаметр
340 mm, 410 mm
(13,39 in, 16,14 in)- Скорость вращения
3 200 rpm
(20 106,193 rad.min-1)- Длина детали
300 mm, 600 mm
(12 in, 24 in)- Максимальный диаметр резки
МАКС.: 410 mm
(16 in)МИН.: 340 mm
(13 in)- Наибольший диаметр прутка
51 mm
(2 in)- Быстрая подача по оси X
24 m/min
- Быстрая подача по оси Z
30 m/min
- Номинальная мощность
7,5 kW, 11 kW
(10,2 hp, 15 hp)- Габаритная длина
1 750 mm, 2 095 mm
(69 in, 82 in)- Габаритная ширина
1 532 mm
(60 in)- Общая высота
1 700 mm
(67 in)- Вес
2 700 kg, 3 200 kg
(5 952 lb, 7 055 lb)
Описание
TCN-2100 V.EDITION — это V.EDITION CNC токарный станок, сохраняющий высокую точность и производительность резания при минимальном наборе необходимых функций для оптимального соотношения стоимости и возможностей.
Ключевые особенности
Основные характеристики машины
Примечания
Ключевые особенности
- Все направляющие выполнены в виде высокопрочных и высокоточных прямоугольных салазок.
- Непрерывный номинальный крутящий момент увеличен по сравнению с предыдущими моделями за счёт оптимизации шпиндельного двигателя и передаточного отношения.
- Доступны два типа револьверной головки: 8-позиционная (стандарт) и 12-позиционная (опция), тип — прямой монтаж.
- Поддерживается высокопрочная гидравлическая задняя бабка (опция) для повышения стабильности при обработке длинных заготовок.
Основные характеристики машины
- Модели: TCN-2100 L3 V.EDITION; TCN-2100 L6 V.EDITION
- Размер патрона (дюймы): L3 = 8; L6 = 8
- Тип револьвера: 8-поз. револьвер (прямой монтаж) или 12-поз. револьвер (прямой монтаж) — доступно для L3 и L6
- Макс. диаметр обработки (мм): L3 = φ410 (при одной конфигурации револьвера) / φ340 (альтернативный револьвер); L6 = φ410*2 / φ340*2
- Макс. длина обработки (мм): L3 = 300; L6 = 600
- Проходной диаметр прутка (мм): L3 = φ51; L6 = φ51
- Скорость шпинделя (min⁻¹): L3 = 3200; L6 = 3200
- Скорость быстрого перемещения (м/мин): X = 24 / Z = 30 (для L3 и L6)
- Электродвигатель шпинделя (15 мин / непрерывно) (кВт): L3 = 11 / 7.5; L6 = 11 / 7.5
- Высота станка (мм): L3 = 1700; L6 = 1700
- Требуемая площадь (мм): L3 = 1750 × 1532; L6 = 2095 × 1532
- Масса станка (кг): L3 = 2700; L6 = 3200
Примечания
- Проходной диаметр прутка зависит от комбинаций патрона и цилиндров.
- Для выполнения L6 максимальный диаметр обработки может быть ограничен размерами заготовки; см. раздел «The Limit of the Turning Range» в каталоге.
