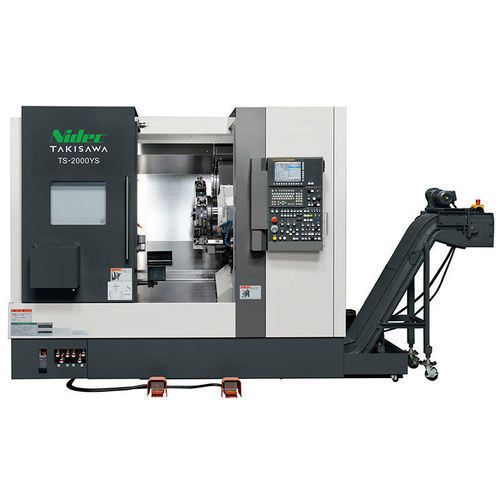

Токарный станок ЧПУ TS-2000

горизонтальный4 осис двумя стержнями

TS-2000 — это токарный центр с осью Y, противоположной двойной шпиндельной конфигурацией и одно-револьверной башней, производства Takisawa Machine Tool Co., Ltd., разработанный для интегрированной обработки. С правым и левым шпинделями он способен выполнить передние и задние операции за одну установку, ориентирован на детали с переменным ассортиментом и переменными партиями для аэрокосмической, медицинской и строительной техники.

Ключевые особенности

• Конфигурация оси Y с противоположными двойными шпинделями (TS-2000YS) и вариант с одной шпиндельной станцией и упорной бабкой (TS-2000Y).
• Поддержка ротирующих инструментов для составной обработки (точение + фрезерование/сверление).
• Несколько вариантов револьверной головки и опций инструмента для смешанного производства.
• Опции патрона: 6+6 inch (YS) или 6 inch (Y); пропуск стержня φ51 mm (зависит от патрона/цилиндра).
• Скорости шпинделя и ротарного инструмента: 6000 min-1.

Варианты и опции револьвера

• TS-2000YS (Standard): противоположные двойные шпиндели (правый и левый) — размер патрона 6+6 inch; упорная бабка (тип NC серво): none; стандартный револьвер: 12 станций (All-Holder Type); опции: 10 / 15 / 20 станций (All-Holder Type).
• TS-2000Y: вариант с одной шпиндельной станцией — размер патрона 6 inch; упорная бабка (тип NC серво): стандарт; стандартный револьвер: 12 станций (All-Holder Type); опции: 10 / 15 / 20 станций.

Основные характеристики машины (таблицы источника)

• TS-2000YS (Standard):
  • Right spindle stock: standard (available)
  • Tailstock (NC Servo Type): none
  • Chuck size: 6+6 inch
  • Type of Turret (options): 12-Station Turret (All-Holder Type) — Standard; 10-Station; 15-Station; 20-Station (All-Holder Type)
  • Max. turning diameter: up to φ370 mm (varies by turret)
  • Max. turning length: 565 mm
  • Bar capacity: φ51 mm (see note)
  • Left spindle speed: 6000 min-1
  • Right spindle speed: 6000 min-1
  • Rotary tool speed: 6000 min-1
  • Rapid traverse rate: X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 30 m/min
  • Left spindle motor (30 min/continuous): 11 / 7.5 kW
  • Right spindle motor (30 min/continuous): 11 / 7.5 kW
  • Rotary tool motor (S3 25%/continuous): 7.5 / 3.7 kW
  • Machine height: 2300 mm
  • Required floor space: 2800 × 2140 mm (without oilpan and chip conveyor)
  • Machine weight: 6200 kg
• TS-2000Y:
  • Right spindle stock: none
  • Tailstock (NC Servo Type): standard (available)
  • Chuck size: 6 inch
  • Type of Turret (options): 12-Station Turret (All-Holder Type) — Standard; 10-Station; 15-Station; 20-Station (All-Holder Type)
  • Max. turning diameter: up to φ370 mm (varies by turret)
  • Max. turning length: 565 mm (some turret options 550 mm)
  • Bar capacity: φ51 mm (see note)
  • Left spindle speed: 6000 min-1
  • Right spindle speed: not applicable
  • Rotary tool speed: 6000 min-1
  • Rapid traverse rate: X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 13 m/min
  • Left spindle motor (30 min/continuous): 11 / 7.5 kW
  • Right spindle motor: not applicable
  • Rotary tool motor (S3 25%/continuous): 7.5 / 3.7 kW
  • Machine height: 2300 mm
  • Required floor space: 2800 × 2070 mm (without oilpan and chip conveyor)
  • Machine weight: 6000 kg

Характеристики / Технические спецификации

• Семейство продукта / название модели: TS-2000 (варианты: TS-2000YS, TS-2000Y)
• Производитель / Бренд: Takisawa Machine Tool Co., Ltd.
• Конфигурация: ось Y, противоположные двойные шпиндели (YS) / вариант с упорной бабкой (Y), 1 револьвер
• Опции револьвера: 12-, 10-, 15- и 20-станционные All-Holder типы (12 станций — стандарт)
• Размеры патрона: 6+6 inch (YS) / 6 inch (Y)
• Макс. диаметр точения: до φ370 mm (в зависимости от револьвера)
• Макс. длина точения: типично 565 mm (некоторые конфигурации 550 mm)
• Проходной диаметр прутка: φ51 mm (зависит от патрона/цилиндра)
• Частоты шпинделей: левый 6000 min-1; правый 6000 min-1 (только YS)
• Частота ротарного инструмента: 6000 min-1
• Скорости быстрого перемещения: X 30 / Z 30 / Y 10 / A 30 (YS) или A 13 (Y) — m/min
• Двигатели: левый шпиндель 11 / 7.5 kW (30 мин / непрерывно); правый шпиндель 11 / 7.5 kW (YS); ротарный инструмент 7.5 / 3.7 kW (S3 25% / непрерывно)
• Высота машины: 2300 mm
• Требуемая площадь: 2800 × 2140 mm (YS) / 2800 × 2070 mm (Y) — без масляного поддона и конвейера стружки
• Масса машины: 6200 kg (YS) / 6000 kg (Y)
• Примечания: *1 Проходной диаметр прутка зависит от типа патрона и цилиндра; *2 Значения площади указаны без масляного поддона и конвейера стружки.
