Токарный станок ЧПУ TK-2100
вертикальный8 инструментоввысокой точности

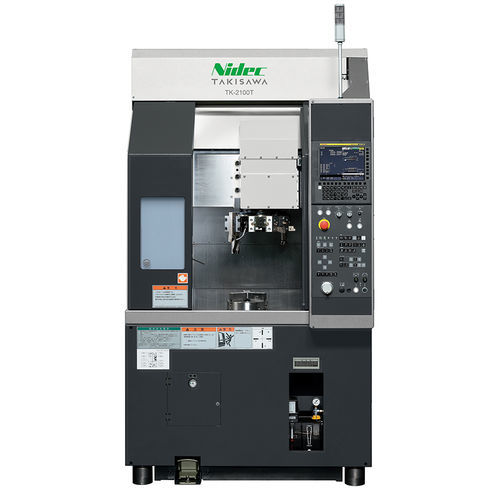

Токарный станок ЧПУ - TK-2100 - TAKISAWA - вертикальный / 8 инструментов / высокой точности
Токарный станок ЧПУ - TK-2100 - TAKISAWA - вертикальный / 8 инструментов / высокой точности
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип управления
ЧПУ
Направление шпинделя
вертикальный
Количество инструментов
8 инструментов
Рабочая характеристика
высокой точности, высокая жесткость
Другие характеристики
компактный
Диаметр

400 mm, 600 mm
(15,75 in, 23,62 in)

Скорость вращения

2 000 rpm, 2 500 rpm, 3 200 rpm
(12 566,371 rad.min-1, 15 707,963 rad.min-1, 20 106,193 rad.min-1)

Максимальный диаметр резки

355 mm
(14 in)

Максимальная длина резки

МАКС.: 400 mm
(16 in)

МИН.: 310 mm
(12 in)

Быстрая подача по оси X

20 m/s
(66 ft/s)

Быстрая подача по оси Z

20 m/s
(66 ft/s)

Номинальная мощность

9 kW, 11 kW, 15 kW, 18,5 kW
(12,2 hp, 15 hp, 20,4 hp, 25,2 hp)

Габаритная длина

1 220 mm, 1 600 mm
(48 in, 63 in)

Габаритная ширина

1 980 mm
(78 in)

Общая высота

2 200 mm
(87 in)

Вес

3 600 kg, 3 700 kg
(7 937 lb)

Описание

Полностью переработанный компактный вертикальный токарный станок с возможностью гибкой конфигурации, адаптируемой к различным деталям, операциям и компоновкам оснастки/автоматизации. Модульная базовая конструкция позволяет подобрать диаметр обработки и тип револьверной головы под технологические требования. Прямоугольные направляющие высокой жесткости и точности повышают стабильность и точность обработки.

Конфигурации
  • Слайд инструмента типа comb
  • Револьверная головка на 6 позиций (прямой монтаж)
  • Револьверная головка на 8 позиций (прямой монтаж)


Видео
  • Вводное видео TK-2100/2600
  • Обсуждение TK-2100/2600


Технические характеристики
  • Размер патрона: 8 inch
  • Тип револьверной головки: слайд инструмента типа comb; 6-позиционная (прямой монтаж); 8-позиционная (прямой монтаж)
  • Макс. проходной диаметр (swing): 400 мм (вариант 600 мм)
  • Макс. диаметр обработки: Comb: - ; 6-позиционная: φ355 мм ; 8-позиционная: φ335 мм
  • Макс. длина обработки: Comb: 400 мм ; 6/8-позиционные: 310 мм
  • Скорость шпинделя: 3200 min-1 (опции: 2000, 2500)
  • Скорость быстрого перемещения: X: 20 м/мин ; Z: 20 м/мин
  • Двигатель шпинделя (30 мин / непрерывно): 11 / 9 кВт (опции: 15/11, 18.5/15)
  • Высота станка: 2200 мм
  • Необходимая площадь установки: 1220 × 1980 мм (1600 × 1980 мм для варианта 600)
  • Масса станка: 3600 кг (3600 / 3700 кг в зависимости от конфигурации; 3700 кг для варианта 600)
