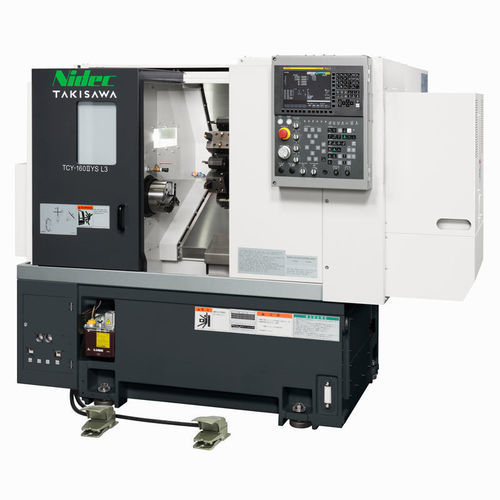

Токарный станок ЧПУ TCY-160II12 инструментовдля небольших деталей
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Количество инструментов
- 12 инструментов
- Применение
- для небольших деталей
- Диаметр
220 mm, 250 mm
(8,66 in, 9,84 in)- Скорость вращения
4 000 rpm, 6 000 rpm
(25 132,741 rad.min-1, 37 699,112 rad.min-1)- Длина детали
291 mm, 308 mm, 491 mm, 508 mm
(11 in, 12 in, 19 in, 20 in)- Быстрая подача по оси X
20 m/min
- Быстрая подача по оси Z
24 m/min
- Номинальная мощность
1,5 kW, 2,2 kW, 3,7 kW, 5,5 kW, 7,5 kW
(2 hp, 3 hp, 5 hp, 7,5 hp, 10,2 hp)- Габаритная длина
2 210 mm, 2 400 mm, 2 760 mm, 2 860 mm
(87 in, 94 in, 109 in, 113 in)- Габаритная ширина
1 695 mm, 1 795 mm
(67 in, 71 in)- Общая высота
1 700 mm
(67 in)- Вес
3 500 kg, 4 100 kg
(7 716 lb, 9 039 lb)
Описание
Общее описание
Автоматизация и программное обеспечение
Примеры спецификаций загрузчика и подающего устройства
Технические характеристики (ключевые позиции)
- Компактный комбинированный токарно‑фрезерный станок, интегрирующий процессы точения и обработки вращающимся инструментом (фрезерование) для мелких деталей.
- Y‑ось в сочетании с фрезерной функцией позволяет выполнять многопроцессную обработку в одной установке, сокращая переналадки и время цикла.
- Доступны две основные версии: TCY-160IIYS (с правой шпиндельной частью, правой C‑осью, патрон 6+6") и TCY-160IIY (с NC‑упорной бабкой, патрон 6").
- 12‑позиционная барабанная револьверная головка (all-holder тип) и конфигурации левой/правой C‑оси поддерживают сложную контурную обработку и многопроцессные операции.
Автоматизация и программное обеспечение
- Поддерживает портальный загрузчик Takisawa для непрерывной автоматической работы; также возможна автоматизация с помощью подающего устройства для прутка.
- Опциональное интерактивное программное обеспечение TiwaP-1 для создания программ, 3D‑анимации/симуляции траектории инструмента и упрощенной работы без глубоких знаний G‑кода.
- Разработан для интеграции с периферийным оборудованием, обеспечивая возможность безоператорного (lights-out) или автоматизированного производства для малых серий/многокомпонентных партий.
Примеры спецификаций загрузчика и подающего устройства
- Целевое изделие для загрузчика (тип 3 кг): наружный диаметр Φ160 мм; длина L3: 50 мм, L5: 100 мм; масса: 3 кг.
- Спецификации подающего устройства (тип 3 кг): количество паллет: 16; грузоподъемность на паллету: 40 кг; высота штабелирования: 450 мм.
Технические характеристики (ключевые позиции)
- Модельные варианты: TCY-160IIYS, TCY-160IIY
- Правая шпиндельная часть: стандарт для TCY-160IIYS; отсутствует у TCY-160IIY
- Упорная бабка (тип NC‑серво): стандарт для TCY-160IIY; отсутствует у TCY-160IIYS
- Y‑ось: стандарт для обеих версий
- Левая C‑ось: стандарт для обеих версий; правая C‑ось: стандарт для TCY-160IIYS
- Фрезерование (вращающийся инструмент): стандарт для обеих версий; скорость вращающегося инструмента: 6000 min-1
- Размер патрона: TCY-160IIYS = 6+6 дюйма; TCY-160IIY = 6 дюймов
- Тип турретки: барабанная турретка на 12 позиций, all-holder тип
- Макс. диаметр обработки при точении: Φ220 (Φ250 в скобках)
- Макс. длина обработки при точении: L3: 291 [308] мм; L5: 491 [508] мм
- Проход прутка (левая шпиндель): Φ42 мм; проход прутка (правая шпиндель, при наличии): Φ42 мм
- Скорость левой шпиндели: 4000 min-1 (опция 6000)
- Скорость правой шпиндели (при наличии): 4000 min-1 (опция 6000)
- Скорости перемещений (rapid): X: 20 m/min; Z: 24 m/min; Y: 10 m/min
- Электродвигатели шпинделей (15 мин/непрерывно): левая шпиндель 7.5 / 5.5 кВт; правая шпиндель (если установлена) 5.5 / 3.7 кВт
- Двигатель вращающегося инструмента (15 мин/непрерывно): 3.7 / 2.2 / 1.5 кВт
- Высота станка: 1700 мм
- Требуемая площадь установки: L3: 2400 × 1695 мм; L5: 2760 × 1795 мм (альтернативные габариты при износе упорной бабки: L3: 2210 × 1695 мм; L5: 2860 × 1795 мм)
- Масса станка: L3: 3500 кг; L5: 4100 кг
- Условные обозначения: • = стандарт, ◦ = опция, － = нет; BMT45 тип указан там, где применимо
- Опции: программное обеспечение TiwaP-1, спецификация загрузчика, спецификация пруткового питателя, периферийное оборудование
