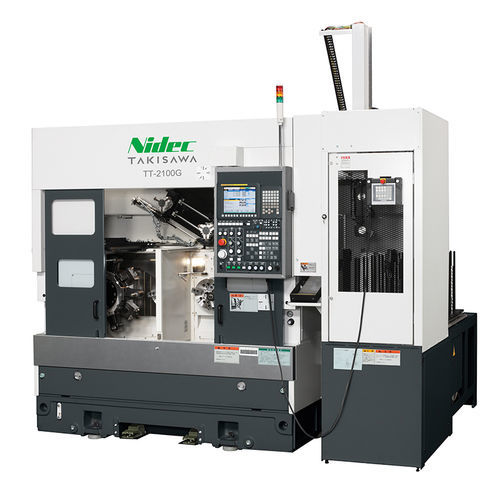

Токарный станок ЧПУ TT-2100G

горизонтальный2 осиплоскостной

Обзор

TT-2100G — параллельный двухшпиндельный токарный станок с ЧПУ, в базовой комплектации оснащённый высокоскоростным портал- загрузчиком. Предназначен для высокоточного серийного производства, преимущественно в автомобильной промышленности. Низкая конструкция и низкий центр тяжести обеспечивают стабильную резку, быструю подачу и высокую производительность при минимальной занимаемой площади.

Ключевые особенности

• Упрощённое управление процессом с выделенной кнопкой и упрощённым управлением измерениями.
• Корпусная конструкция кровати (tank bed) для минимизации тепловых смещений при длительных перегонках.
• Широкие прямоугольные направляющие по осям X/Z для обеспечения долгосрочной стабильной высокоточной обработки.
• Высокоточные характеристики шпинделя для конфигураций с патронами 6" и 8", в сочетании с высокопроизводительными шпиндельными моторами FANUC.
• Стандартная 10-позиционная турель (T10); опционально 12-позиционная турель (T12) и 10-позиционная фрезерная турель (T10M) для фрезерных операций.
• СИСТЕМА ЭНЕРГОСБЕРЕЖЕНИЯ для снижения потребления электроэнергии и масло–водоотделитель для продления срока службы СОЖ.
• Пользовательское программное обеспечение, уменьшающее время, не связанное с обработкой (настройки, переналадка).

Конфигурации машины и эксплуатация

• Модель только для точения: TT-2100G (доступна в конфигурациях 6+6 или 8+8 патрона).
• Модель точение & фрезерование: TT-2100CMG (вариант с вращающимся инструментом для комбинированной обработки).
• Портальный загрузчик входит в стандартную комплектацию; спецификация загрузчика выбирается в соответствии с производственными требованиями.
• Блок передачи/переворота входит в стандартную комплектацию и позволяет одновременную обработку передней и задней сторон; сторона управления выбирается с помощью индикаторных ламп и ограничивает управление выбранной стороной.

Обзор загрузчика / питателя

• Портальный загрузчик в стандартной комплектации поддерживает детали малого диаметра и короткой длины; доступны опционные комплекты для больших диаметров / веса.
• Питатель заготовок поддерживает паллетную загрузку и штабелирование; количество паллет и грузоподъёмность зависят от выбранной конфигурации.

Технические характеристики

• Модель (торговое название): TT-2100G
• Бренд: Takisawa Machine Tool Co., Ltd.
• Размер патрона (доступен): 6" + 6" или 8" + 8"
• Тип турели (TT-2100G): 10-позиционная турель (All-Holder тип) стандарт; 12-позиционная турель (All-Holder тип) опция
• Макс. диаметр точения: Φ240 mm
• Макс. длина точения: 135,5 mm (6+6); 94 mm (8+8)
• Скорость шпинделя: 4500 min⁻¹ [опция 6000] (6+6); 3200 min⁻¹ [опция 4500] (8+8)
• Скорость быстрого перемещения: X: 24 m/min / Z: 24 m/min
• Двигатель шпинделя (15 мин / непрерывно): 7,5 / 5,5 kW [опция 11 / 7,5] (6+6); 11 / 7,5 kW (8+8)
• Высота станка: 2700 mm
• Требуемая площадь установки: 2825 × 2615 mm
• Масса станка: 5200 kg (TT-2100G точение); 5400 kg (TT-2100CMG точение & фрезеровка)
• TT-2100CMG дополнительно (точение & фрезеровка): скорость вращающегося инструмента 2500 min⁻¹; мотор вращающегося инструмента (15 мин / непрерывно) 5,5 / 3,7 kW
• Целевые заготовки для загрузчика (стандарт / опция): наружный диаметр Φ80 (стандарт) [опция Φ160]; длина 80 mm; вес 0,7 kg ×2 (стандарт) [опция 3,0 kg ×2]
• Технические данные питателя: количество паллет 16; грузоподъёмность на паллет 40 kg; высота штабелирования 450 mm
