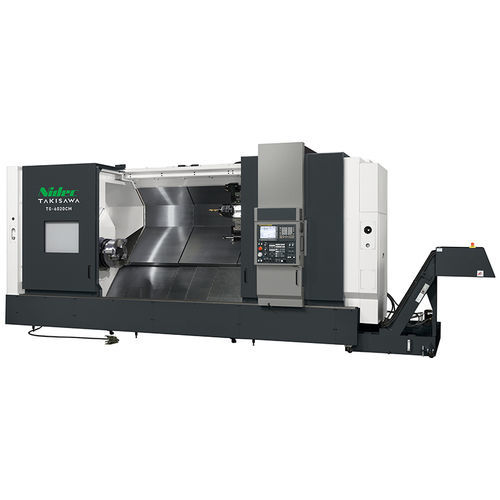

Токарный станок ЧПУ TG-6000наклонная станина12 инструментов10 инструментов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Конструкция
- наклонная станина
- Количество инструментов
- 12 инструментов, 8 инструментов, 10 инструментов
- Револьверные головки
- с 4 револьверными головками
- Применение
- для крупных деталей, для крупногабаритных деталей, для детали большого диаметра, для длинных деталей, для тяжелой токарной обработки
- Рабочая характеристика
- высокой точности, высокоэффективный, высокая жесткость, с высокой производительностью
- Комбинированная функция
- фрезерование
- Диаметр
730 mm, 760 mm
(28,74 in, 29,92 in)- Скорость вращения
500 rpm, 750 rpm, 1 000 rpm, 1 200 rpm, 2 000 rpm
(3 141,593 rad.min-1, 4 712,389 rad.min-1, 6 283,185 rad.min-1, 7 539,822 rad.min-1, 12 566,371 rad.min-1)- Длина детали
1 031 mm, 2 031 mm, 4 031 mm
(41 in, 80 in, 159 in)- Максимальный диаметр резки
МИН.: 730 mm
(29 in)МАКС.: 760 mm
(30 in)- Быстрая подача по оси X
12 m/min
- Быстрая подача по оси Z
14 m/min, 16 m/min
- Номинальная мощность
30 kW, 37 kW, 45 kW
(40,8 hp, 50,3 hp, 61,2 hp)- Габаритная длина
5 848 mm, 7 067 mm, 8 388 mm, 9 562 mm
(230 in, 278 in, 330 in, 376 in)- Габаритная ширина
2 360 mm, 2 465 mm, 2 496 mm, 2 526 mm, 2 601 mm, 2 624 mm
(93 in, 97 in, 98 in, 99 in, 102 in, 103 in)- Общая высота
2 700 mm, 2 800 mm
(106 in, 110 in)- Вес
МИН.: 15 500 kg
(34 172 lb)МАКС.: 21 800 kg
(48 061 lb)
Описание
Обзор
Серия крупногабаритных токарных станков TG-6000 для высокоточной и высокопроизводительной обработки деталей большого диаметра и большой длины. Поддерживает обработку торцов больших труб (big-bore) и совместима с патронами 15"–28". Доступны варианты только токарной обработки и токарно-фрезерные (CM) с различными конфигурациями шпиндельного корпуса и револьверной головки.
Ключевые характеристики
Основные технические характеристики станка (представительные варианты)
Примечания
Серия крупногабаритных токарных станков TG-6000 для высокоточной и высокопроизводительной обработки деталей большого диаметра и большой длины. Поддерживает обработку торцов больших труб (big-bore) и совместима с патронами 15"–28". Доступны варианты только токарной обработки и токарно-фрезерные (CM) с различными конфигурациями шпиндельного корпуса и револьверной головки.
Ключевые характеристики
- Высокая режущая способность для производительной обработки
- Вместимость для деталей большого диаметра и длинных заготовок
- Big-bore конфигурация для обработки торцов труб большого диаметра
- Совместимость с патронами 15"–28"
- Четыре типа шпиндельного корпуса (A, B, C, D) для адаптации под задачу
- Широкие профильные направляющие на всех осях
- Наклонная станина для высокой жесткости
- Шпиндельный мотор 37/30 kW (OP. 45/37)
- Четыре варианта высоко жесткой револьверной головки
- Мощный центровой суппорт (задняя бабка)
Основные технические характеристики станка (представительные варианты)
- TG-6010
- Макс. диаметр обработки: Φ760 / Φ730
- Макс. длина обработки: 1031 mm
- Скорость шпинделя: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- Просвет шпинделя: 131(A), 185(B), 275(C), 375(D) mm
- Скорость подачи: X: 12 / Z: 16 m/min
- Мотор шпинделя (30 мин / непрерывно): 37/30 [OP. 45/37] kW
- Высота станка: 2700 mm
- Требуемая занимаемая площадь: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
- Масса станка: 15500 kg
- TG-6020
- Макс. диаметр обработки: Φ760 / Φ730
- Макс. длина обработки: 2031 mm
- Скорость шпинделя: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- Просвет шпинделя: 131(A), 185(B), 275(C), 375(D) mm
- Скорость подачи: X: 12 / Z: 16 m/min
- Мотор шпинделя (30 мин / непрерывно): 37/30 [OP. 45/37] kW
- Высота станка: 2700 mm
- Требуемая занимаемая площадь: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
- Масса станка: 18000 kg
- TG-6030
- Макс. диаметр обработки: Φ760 / Φ730
- Макс. длина обработки: 4031 mm
- Скорость шпинделя: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- Просвет шпинделя: 131(A), 185(B), 275(C), 375(D) mm
- Скорость подачи: X: 12 / Z: 14 m/min
- Мотор шпинделя (30 мин / непрерывно): 37/30 [OP. 45/37] kW
- Высота станка: 2700 mm
- Требуемая занимаемая площадь: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
- Масса станка: 20500 kg
- TG-6010CM (токарная & фрезерная)
- Макс. диаметр обработки: Φ750
- Макс. длина обработки: 1031 mm
- Скорость шпинделя: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- Просвет шпинделя: 131(A), 185(B), 275(C), 375(D) mm
- Скорость вращения инструмента: 3000 min^-1
- Двигатель вращающегося инструмента (S3 25% / непрерывно): 11/5.5 kW
- Скорость подачи: X: 12 / Z: 16 m/min
- Мотор шпинделя (30 мин / непрерывно): 37/30 [OP. 45/37] kW
- Высота станка: 2700 mm
- Требуемая занимаемая площадь: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
- Масса станка: 15800 kg
- TG-6020CM (токарная & фрезерная)
- Макс. диаметр обработки: Φ750
- Макс. длина обработки: 2031 mm
- Скорость шпинделя: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- Просвет шпинделя: 131(A), 185(B), 275(C), 375(D) mm
- Скорость вращения инструмента: 3000 min^-1
- Двигатель вращающегося инструмента (S3 25% / непрерывно): 11/5.5 kW
- Скорость подачи: X: 12 / Z: 16 m/min
- Мотор шпинделя (30 мин / непрерывно): 37/30 [OP. 45/37] kW
- Высота станка: 2700 mm
- Требуемая занимаемая площадь: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
- Масса станка: 18300 kg
- TG-6030CM (токарная & фрезерная)
- Макс. диаметр обработки: Φ750
- Макс. длина обработки: 3031 mm
- Скорость шпинделя: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- Просвет шпинделя: 131(A), 185(B), 275(C), 375(D) mm
- Скорость вращения инструмента: 3000 min^-1
- Двигатель вращающегося инструмента (S3 25% / непрерывно): 11/5.5 kW
- Скорость подачи: X: 12 / Z: 14 m/min
- Мотор шпинделя (30 мин / непрерывно): 37/30 [OP. 45/37] kW
- Высота станка: 2700 mm
- Требуемая занимаемая площадь: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
- Масса станка: 20800 kg
- TG-6040CM (токарная & фрезерная)
- Макс. диаметр обработки: Φ750
- Макс. длина обработки: 4031 mm
- Скорость шпинделя: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- Просвет шпинделя: 131(A), 185(B), 275(C), 375(D) mm
- Скорость вращения инструмента: 3000 min^-1
- Двигатель вращающегося инструмента (S3 25% / непрерывно): 11/5.5 kW
- Скорость подачи: X: 12 / Z: 14 m/min
- Мотор шпинделя (30 мин / непрерывно): 37/30 [OP. 45/37] kW
- Высота станка: 2800 mm
- Требуемая занимаемая площадь: 9562 × 2624 mm
- Масса станка: 21800 kg
Примечания
- A, B, C, D обозначают типы шпиндельного корпуса.
- Отображаемые размеры включают конвейер патрона, если это указано.
