Токарный станок ЧПУ TCN-2600
12 инструментов10 инструментов8 инструментов

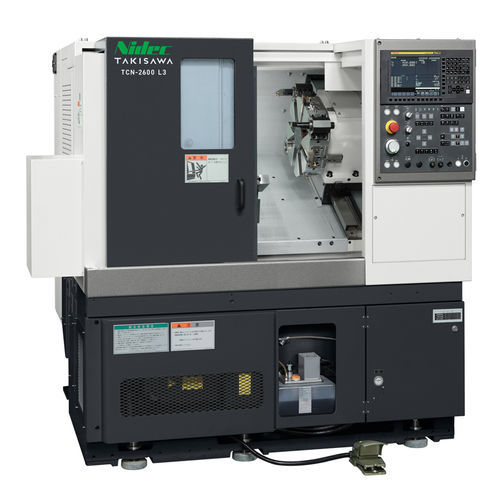

Токарный станок ЧПУ - TCN-2600 - TAKISAWA - 12 инструментов / 10 инструментов / 8 инструментов
Токарный станок ЧПУ - TCN-2600 - TAKISAWA - 12 инструментов / 10 инструментов / 8 инструментов
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип управления
ЧПУ
Количество инструментов
12 инструментов, 8 инструментов, 10 инструментов
Комбинированная функция
фрезерование
Диаметр

280 mm, 410 mm
(11,02 in, 16,14 in)

Скорость вращения

2 500 rpm, 3 200 rpm
(15 707,963 rad.min-1, 20 106,193 rad.min-1)

Длина детали

158 mm, 250 mm, 458 mm, 550 mm
(6 in, 10 in, 18 in, 22 in)

Наибольший диаметр прутка

74 mm, 90 mm
(3 in, 4 in)

Номинальная мощность

9 kW, 11 kW
(12,2 hp, 15 hp)

Габаритная длина

1 750 mm, 1 810 mm, 2 095 mm, 2 277 mm
(69 in, 71 in, 82 in, 90 in)

Габаритная ширина

1 543 mm
(61 in)

Общая высота

1 700 mm
(67 in)

Вес

2 700 kg, 2 800 kg, 3 200 kg, 3 300 kg
(5 952 lb, 6 173 lb, 7 055 lb, 7 275 lb)

Описание

TCN-2600 — 10-дюймовый CNC токарный станок производства Takisawa, спроектированный для высокой резательной способности и универсального производства. Доступен в конфигурациях L-series (только точение) и CM-series (точение + фрезерование), а также в вариантах с подготовкой к автоматизации TCN-2600G.

Ключевые характеристики
  • Все направляющие выполнены в виде жёстких прямоугольных салазок для долговечности и позиционной точности.
  • Широкодиапазонный шпиндельный мотор и пересмотренное передаточное отношение обеспечивают улучшённый непрерывный крутящий момент на низких и высоких оборотах.
  • Два типа револьверов: L-series — 8-позиционный туррет прямого крепления; CM-series — 12-позиционный туррет с вращающимся инструментом для фрезерных операций.
  • Опциональный гидравлический задний центр высокой жёсткости для поддерживаемого точения.


Автоматизация (TCN-2600G)
  • Предназначен для интеграции с высокоскоростным портальным загрузчиком для компактных автоматизированных токарных ячеек.
  • Целевой размер детали для загрузчика: наружный диаметр Φ200 мм, длина 140 мм, вес 5 кг (×2).
  • Параметры податчика: 14 паллет, грузоподъемность на паллет 70 кг, высота штабелирования 400 мм.


Программное обеспечение
TiwaP-1 (опция): интерактивная система программирования для создания программ, 3D-симуляции и запуска обработки, сокращающая труд оператора. Обеспечивает диалоговый ввод без знания G-кодов, 3D-анимацию/симуляцию траектории инструмента для проверки программы и автоматическое определение порядка шпиндель/процесс для оптимального выполнения.

Технические характеристики
  • Варианты моделей: TCN-2600 L3, TCN-2600 L6, TCN-2600CM L3, TCN-2600CM L6.
  • Размер патрона: 10 дюймов (все варианты).
  • Тип револьвера: L-series — 8-позиционный прямой монтаж; CM-series — 12-позиционный тип с вращающимся инструментом.
  • Макс. диаметр обработки: L-series Φ410 мм (L6: возможны ограничения в зависимости от размера заготовки); CM-series Φ280 мм.
  • Макс. длина обработки: TCN-2600 L3 = 250 мм, L6 = 550 мм; TCN-2600CM L3 = 158 мм, CM L6 = 458 мм.
  • Проходной диаметр (штанга): Φ74 мм (опция Φ90) в зависимости от типа патрона/цилиндра.
  • Частота вращения шпинделя: 3200 min-1 (опция 2500) для всех вариантов.
  • Скорость вращающегося инструмента: CM-варианты 6000 min-1; не применимо к L-series.
  • Скорость быстрого перемещения: X: 24 м/мин, Z: 30 м/мин.
  • Двигатель шпинделя (30 мин/непрерывно): 11/9 кВт.
  • Двигатель вращающегося инструмента (15 мин/непрерывно): CM-варианты 5.5/3.7 кВт.
  • Высота станка: 1700 мм.
  • Требуемая площадь пола (Ш×Г): L3 = 1750×1543 мм, L6 = 2095×1543 мм, CM L3 = 1810×1543 мм, CM L6 = 2277×1543 мм.
  • Масса станка: L3 = 2700 кг, L6 = 3200 кг, CM L3 = 2800 кг, CM L6 = 3300 кг.
  • Производитель/марка: Takisawa.
