Токарный станок ЧПУ TCC-2100
горизонтальный12 инструментов8 инструментов

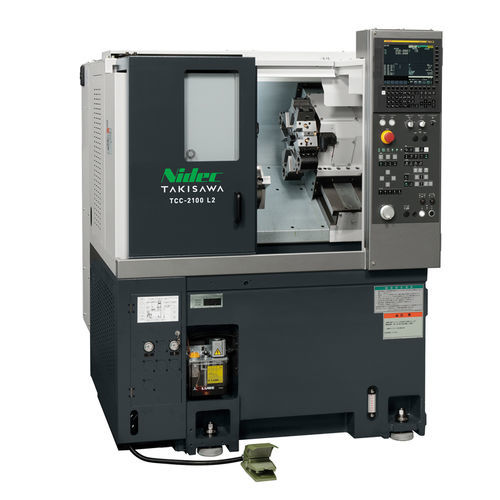

Токарный станок ЧПУ - TCC-2100 - TAKISAWA - горизонтальный / 12 инструментов / 8 инструментов
Токарный станок ЧПУ - TCC-2100 - TAKISAWA - горизонтальный / 12 инструментов / 8 инструментов
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип управления
ЧПУ
Направление шпинделя
горизонтальный
Количество инструментов
12 инструментов, 8 инструментов
Применение
для производства небольших деталей, для обработки прутков, для производства
Рабочая характеристика
высокой точности, высокоскоростной
Другие характеристики
компактный
Варианты и аксессуары
с портальным разгрузчиком
Диаметр

320 mm, 350 mm
(12,6 in, 13,78 in)

Скорость вращения

2 500 rpm, 3 200 rpm, 4 100 rpm, 5 000 rpm, 6 000 rpm
(15 707,963 rad.min-1, 20 106,193 rad.min-1, 25 761,06 rad.min-1, 31 415,927 rad.min-1, 37 699,112 rad.min-1)

Длина детали

189 mm, 191 mm, 289 mm, 291 mm
(7 in, 8 in, 11 in, 11 in)

Наибольший диаметр прутка

42 mm, 51 mm
(2 in, 2 in)

Быстрая подача по оси X

24 m/min

Быстрая подача по оси Z

30 m/min

Номинальная мощность

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Габаритная длина

1 320 mm, 1 420 mm
(52 in, 56 in)

Габаритная ширина

1 495 mm, 1 525 mm
(59 in, 60 in)

Вес

2 400 kg, 2 530 kg
(5 291 lb, 5 578 lb)

Описание

Обзор

TCC-2100 — компактный CNC токарный станок, разработанный для обработки в патроне и по центру. Обеспечивает высокую скорость и высокую точность при небольшом занимаемом пространстве. Доступен в конфигурациях L2 и L3 с патроном 8 дюймов. Для компактной автоматизации доступна опция с портал-лоадером (TCC-2100G).

Ключевые особенности
  • Увеличена скорость быстрого перемещения по сравнению с предыдущими моделями для сокращения времени обработки.
  • Конструкция с танковым ложем и резервуаром охлаждающей жидкости большого объема.
  • Улучшенная точность обработки за счёт минимизации тепловых деформаций.
  • Все направляющие выполнены в виде жёстких прямоугольных рельсов.
  • Доступны тарелки (револьверы) прямого крепления на 8 и 12 позиций, рассчитанные на тяжёлую обработку.
  • Гидравлическая задняя бабка доступна опционально.


Габариты машины и варианты автоматизации
  • TCC-2100 L2 — Ширина машины: 1320 mm; Площадь установки: 1.93 m2.
  • TCC-2100 L3 — Ширина машины: 1420 mm; Площадь установки: 2.12 m2.
  • TCC-2100G (портальный погрузчик) L2 — Ширина машины: 2113.6 mm; Площадь установки: 4.59 m2.
  • TCC-2100G (портальный погрузчик) L3 — Ширина машины: 2213.6 mm; Площадь установки: 4.90 m2.


Основные характеристики (выборочно)
  • Варианты модели: TCC-2100L2, TCC-2100L3.
  • Размер патрона: 8 inch.
  • Револьвер: прямой монтаж, варианты на 8 и 12 позиций.
  • Макс. диаметр обрабатываемой детали: Φ350 / Φ320 mm (зависит от револьвера/конфигурации).
  • Макс. длина обработки: L2 — 189 / 191 mm; L3 — 289 / 291 mm (в зависимости от конфигурации).
  • Пропускная способность прутка: Φ51 [Φ42] (зависит от типа патрона/цилиндра).
  • Скорость шпинделя (min⁻¹): 3200 (опции: 2500, 4100; дополнительно: 5000, 6000).
  • Скорости быстрого перемещения: X 24 m/min; Z 30 m/min.
  • Двигатель шпинделя (kW): 11 / 7.5 (15 мин / непрерывно).
  • Высота машины: 1700 mm.
  • Требуемая площадь (mm): L2 — 1320 × 1495; L3 — 1420 × 1525.
  • Масса машины: L2 — 2400 kg; L3 — 2530 kg.


Примечания
  • Доступны опции более высокой частоты вращения шпинделя (5000, 6000 min⁻¹); максимальный диаметр обработки может отличаться для этих опций.
  • Пропускная способность прутка зависит от используемого патрона и типа цилиндра.
