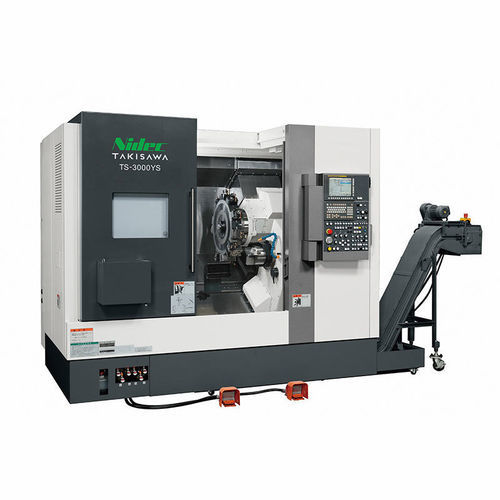

Токарный станок ЧПУ TS-3000

горизонтальныйс двумя стержнями12 инструментов

Обзор

TAKISAWA TS-3000 — комбинированный CNC-токарный станок, разработанный для обработки деталей различных типов и партий. Предназначен для авиационной, медицинской и строительной машиностроительной отраслей, где требуется интеграция процессов и многопроходная обработка. Вариант TS-3000YS оснащён встречно расположенными двойными шпинделями (левый и правый), что позволяет выполнять переднюю и заднюю обработку на одном станке.

Ключевые особенности

• Возможность комбинированной обработки для последовательного выполнения нескольких операций на одном станке.
• Варианты: встречно расположенные двойные шпиндели или одиночный шпиндель с задней бабкой (NC servo).
• Гибкие опции револьвера (стандарт 12-позиц. All-Holder; опции: 10, 15, 20 позиций).
• Разработан для гибкого производства при переменных типах и партиях в требовательных отраслях.

Технические характеристики TS-3000YS (стандарт / опции)

• Правый шпиндель: присутствует
• Задняя бабка (тип NC servo): отсутствует
• Размер патрона (inch): 8 + 6
• Тип револьвера: 12-позиц. револьвер (All-Holder) — стандарт; опции: 10, 15, 20 поз.
• Макс. диаметр точения (mm): φ370 / φ315 / φ292 (в зависимости от конфигурации)
• Макс. длина точения (mm): 550 / 535 / 545 (в зависимости от конфигурации)
• Проходной диаметр шпинделя (mm): φ67
• Скорость левого шпинделя (min⁻¹): 5000
• Скорость правого шпинделя (min⁻¹): 6000
• Скорость вращающегося инструмента (min⁻¹): 6000
• Скорость быстрого перемещения (m/min): X: 30 / Z: 30 / Y: 10 / A: 30
• Мотор левого шпинделя (30 мин / непрерывно) (kW): 15 / 11
• Мотор правого шпинделя (30 мин / непрерывно) (kW): 11 / 7.5
• Мотор вращающегося инструмента (S3 25% / непрерывно) (kW): 7.5 / 3.7
• Высота станка (mm): 2300
• Необходимая площадь (mm): 2800 × 2140 (без масляного поддона и конвейера стружки)
• Масса станка (kg): 6200

Технические характеристики TS-3000Y (стандарт / опции)

• Правый шпиндель: отсутствует
• Задняя бабка (тип NC servo): присутствует
• Размер патрона (inch): 8
• Тип револьвера: 12-позиц. револьвер (All-Holder) — стандарт; опции: 10, 15, 20 поз.
• Макс. диаметр точения (mm): φ370 / φ315 / φ292 (в зависимости от конфигурации)
• Макс. длина точения (mm): 550 / 535 / 545 (в зависимости от конфигурации)
• Проходной диаметр шпинделя (mm): φ67
• Скорость левого шпинделя (min⁻¹): 5000
• Скорость правого шпинделя: —
• Скорость вращающегося инструмента (min⁻¹): 6000
• Скорость быстрого перемещения (m/min): X: 30 / Z: 30 / Y: 10 / A: 13
• Мотор левого шпинделя (30 мин / непрерывно) (kW): 15 / 11
• Мотор правого шпинделя: —
• Мотор вращающегося инструмента (S3 25% / непрерывно) (kW): 7.5 / 3.7
• Высота станка (mm): 2300
• Необходимая площадь (mm): 2800 × 2070 (без масляного поддона и конвейера стружки)
• Масса станка (kg): 6000

Итог

• Бренд: TAKISAWA
• Серия: TS series
• Модель (в карточке): TS-3000 (включая варианты TS-3000YS / TS-3000Y)
• Рекомендуемые отрасли: авиация, медицина, строительное машиностроение
